SN74HC595 I/O 扩展器（移位寄存器）

SN74HC595 组件允许您在 ESPHome 中将 SN74HC595 移位寄存器用作 I/O 扩展器（数据手册，SparkFun）。它使用 3 根线（可选 4 根）进行通信。也可以将其添加到 SPI 总线，以便与其他组件共享引脚。

配置完成后，您可以将 8 个引脚中的任何一个用于您的项目。最多可以将 256 个移位寄存器菊花链连接以提供更多引脚，而无需在控制器上使用更多 GPIO 引脚。

OE 引脚的使用是可选的。如果使用，该引脚应在外部上拉。

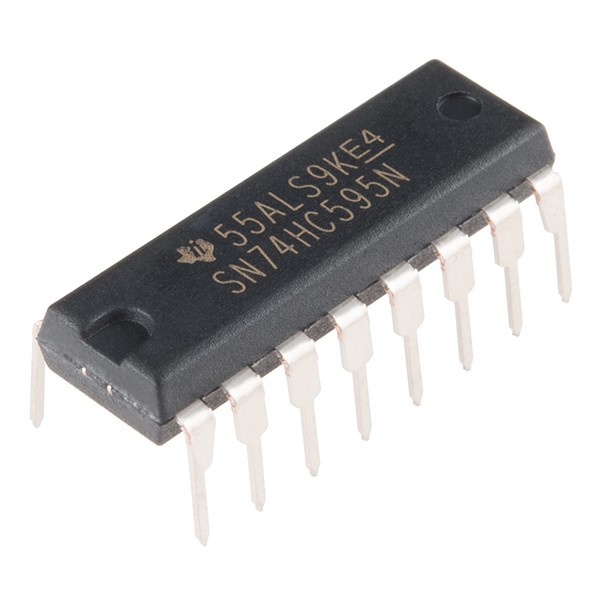

SN74HC595 I/O 扩展器（移位寄存器）。

该组件可以使用 GPIO 引脚或 SPI 总线进行配置。

通过 GPIO

# 示例配置项
sn74hc595:
  - id: 'sn74hc595_hub'
    data_pin: GPIOXX
    clock_pin: GPIOXX
    latch_pin: GPIOXX
    oe_pin: GPIOXX
    sr_count: 2

# 单独的输出
switch:
  - platform: gpio
    name: "SN74HC595 引脚 #0"
    pin:
      sn74hc595: sn74hc595_hub
      # 使用引脚编号 0
      number: 0
      inverted: false

配置变量

id (必需, ID): 用于此 SN74HC595 组件的 ID。
data_pin (必需, 引脚模式): 连接到 SN74HC595 SER (SD) 输入的引脚。
clock_pin (必需, 引脚模式): 连接到 SN74HC595 SRCLK (SH_CP) 引脚的引脚
latch_pin (必需, 引脚模式): 连接到 SN74HC595 RCLK (ST_CP) 引脚的引脚
oe_pin (可选, 引脚模式): 连接到 SN74HC595 OE 引脚的引脚
sr_count (可选, 整数): 菊花链连接的移位寄存器数量，最多 256 个。默认为 1。

通过 SPI

# 示例配置项
sn74hc595:
  - id: 'sn74hc595_hub'
    type: spi
    latch_pin: GPIOXX
    oe_pin: GPIOXX
    sr_count: 2

配置变量

id (必需, ID): 用于此 SN74HC595 组件的 ID。
spi_id (*必需, SPI 总线模式): 要使用的 SPI 总线。如果只有一个 SPI 总线，这将自动设置为该 SPI 总线的 ID。
type (*必需, 字符串): 必须为 spi。
latch_pin (*必需, 引脚模式): 连接到 SN74HC595 RCLK (ST_CP) 引脚的引脚
oe_pin (可选, 引脚模式): 连接到 SN74HC595 OE 引脚的引脚
sr_count (可选, 整数): 菊花链连接的移位寄存器数量，最多 256 个。默认为 1。

引脚配置

# 单独的输出
switch:
  - platform: gpio
    name: "SN74HC595 引脚 #0"
    pin:
      sn74hc595: sn74hc595_hub
      # 使用引脚编号 0
      number: 0
      inverted: false

sn74hc595 (必需, ID): 引脚所属 SN74HC595 组件的 ID。
number (*必需, 整数): 引脚编号。
inverted (可选, 布尔值): 是否将所有写入的值视为反转。默认为 false。
