Sim800L 组件

组件/集线器

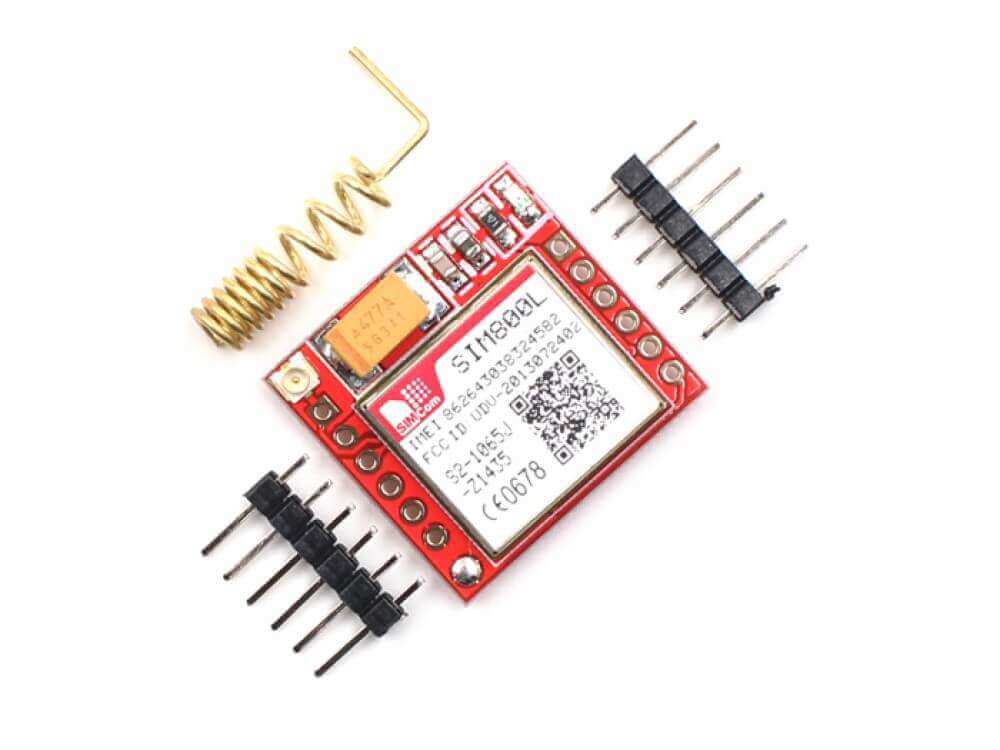

SIM800L 组件提供拨号、接听电话、发送/接收短信以及发送/接收 USSD 代码的功能。设备必须通过支持接收和发送线路的 UART 总线连接。UART 总线必须配置为与模块相同的速度，默认为 9600bps。所需的连接线是 +VCC、GND、RX 和 TX。

WARNING

如果您使用 Logger，请确保不要为 TX 和 RX 使用相同的引脚，或者使用 baud_rate: 0 选项禁用 UART 日志记录。

NOTE

此模块需要 3.8V 到 4.2V 之间的电源，能够处理高达 2 安培的电流峰值，它无法通过 ESP 的 3.3V 电源供电。但是，您可以直接连接 TX 和 RX 线路，无需任何电平转换器。

# 示例配置项
sim800l:
  on_sms_received:
    - logger.log:
        format: "从 %s 收到 '%s'"
        args: [ 'message.c_str()', 'sender.c_str()' ]

配置变量

uart_id (可选, ID): 手动指定 UART 集线器的 ID。
id (可选, ID): 手动指定用于代码生成的 ID。
on_sms_received (可选, 自动化): 收到短信时执行的操作。请参阅 on_sms_received 触发器。
on_incoming_call (可选, 自动化): 收到来电时执行的操作。请参阅 on_incoming_call 触发器。
on_call_connected (可选, 自动化): 通话连接时执行的操作，无论是拨出的电话被接受还是接听来电。
on_call_disconnected (可选, 自动化): 通话断开时执行的操作。

传感器

sensor:
  - platform: sim800l
    rssi:
      name: "Sim800L RSSI"

配置变量

rssi (可选): 报告的接收信号强度指示 (RSSI)，单位为 dBm。
- 所有来自传感器的选项。

二值传感器

binary_sensor:
  - platform: sim800l
    registered:
      name: "Sim800L 已注册"

配置变量

registered (可选): 指示 SIM800L 是否已成功注册到蜂窝网络。
- 所有来自二值传感器的选项。

触发器

`on_sms_received` 触发器

使用此配置选项，您可以在收到短信时编写复杂的自动化。要使用消息内容，请使用 lambda 模板，消息内容和发送者电话号码在该 lambda 中分别通过名为 message 和 sender 的变量可用。

on_sms_received:
  - lambda: |-
      id(sms_sender).publish_state(sender);
      id(sms_message).publish_state(message);

`on_incoming_call` 触发器

每当 SIM800L 发送 RING / 来电显示消息时，此自动化就会触发，此消息每次通话会发送多次，据推测每次电话”响铃”时都会发送。自动化提供一个 caller_id 字符串参数，其中包含接收到的信息。电话既不会被接听也不会被拒绝。

on_incoming_call:
  - logger.log:
      format: "来自 '%s' 的来电"
      args: ["caller_id.c_str()"]
  - lambda: |-
      id(caller_id_text_sensor).publish_state(caller_id);
  - sim800l.disconnect
  - homeassistant.event:
      event: esphome.incoming_call_event
      data:
        payload: !lambda 'return id(caller_id_text_sensor).state;'

`on_ussd_received` 触发器

使用此配置选项，您可以在收到网络的 USSD 代码时编写复杂的自动化。

on_ussd_received:

操作

`sim800l.send_sms` 操作

在自动化中使用此操作向电话收件人发送短信。

on_...:
  then:
    - sim800l.send_sms:
        recipient: '+15551234567'
        message: 你好

    # 使用模板:
    - sim800l.send_sms:
        recipient: !lambda |-
          if (id(reed_switch).state) return "+15551234567";
          else return "15551234568";
        message: !lambda |-
          return id(reed_switch).state ? "门现在打开" : "嘿，门刚刚关闭";

配置变量

recipient (必需, 字符串, 可模板化): 消息收件人号码。
message (必需, 字符串, 可模板化): 消息内容。
id (可选, ID): 如果您有多个组件，手动指定 SIM800L 的 ID。

`sim800l.dial` 操作

在自动化中使用此操作拨打电话收件人。

on_...:
  then:
    - sim800l.dial:
        recipient: '+15551234567'

配置变量

recipient (必需, 字符串, 可模板化): 要拨打的号码。
id (可选, ID): 如果您有多个组件，手动指定 SIM800L 的 ID。

`sim800l.connect` 操作

接听来电。

on_...:
  then:
    - sim800l.connect

`sim800l.disconnect` 操作

断开通话，无论是拨出的还是接听的。

on_...:
  then:
    - sim800l.disconnect

`sim800l.send_ussd` 操作

向网络发送 USSD 代码。

on_...:
  then:
    - sim800l.send_ussd

Home Assistant 入门指南

以下代码将帮助您完成配置，在 Home Assistant 上更新接收到的消息，并设置一个服务，以便您可以使用 SIM800L 发送消息和拨打电话。

api:
  actions:
    - action: send_sms
      variables:
        recipient: string
        message: string
      then:
        - sim800l.send_sms:
            recipient: !lambda 'return recipient;'
            message: !lambda 'return message;'
    - action: dial
      variables:
        recipient: string
      then:
        - sim800l.dial:
            recipient: !lambda 'return recipient;'
    - action: connect
      then:
        - sim800l.connect
    - action: disconnect
      then:
        - sim800l.disconnect
    - action: send_ussd
      variables:
        ussdCode: string
      then:
        - sim800l.send_ussd:
            ussd: !lambda 'return ussdCode;'

text_sensor:
  - platform: template
    id: sms_sender
    name: "短信发送者"
  - platform: template
    id: sms_message
    name: "短信内容"
  - platform: template
    id: caller_id_text_sensor
    name: "来电号码"
  - platform: template
    id: ussd_message
    name: "USSD 代码"

uart:
  baud_rate: 9600
  tx_pin: TX
  rx_pin: RX

sim800l:
  on_sms_received:
    - lambda: |-
        id(sms_sender).publish_state(sender);
        id(sms_message).publish_state(message);
  on_incoming_call:
    - lambda: |-
        id(caller_id_text_sensor).publish_state(caller_id);
  on_call_connected:
    - logger.log:
        format: 通话已连接
  on_call_disconnected:
    - logger.log:
        format: 通话已断开
  on_ussd_received:
    - lambda: |-
        id(ussd_message).publish_state(ussd);

现在您最新收到的短信和发送者号码将通过文本传感器显示。

要从 Home Assistant 触发自动化，您可以使用以下代码调用服务：

automation:
  # ...
  action:
  - action: esphome.livingroom_send_sms
    data:
      recipient: "+15551234567"
      message: "你好世界！"
  - action: esphome.livingroom_dial
    data:
      recipient: "+15551234567"

从授权发送者接收继电器管理命令：

sim800l:
  on_sms_received:
    - lambda: |-
        if ( (id(sms_sender).state == "+79991234567") && ( (id(sms_message).state == "relay_1_on") || (id(sms_message).state == "Relay_1_on") ) ) {
          id(relay_1).turn_on();
        }
switch:
  - platform: gpio
    id: relay_1
    pin: GPIOXX
