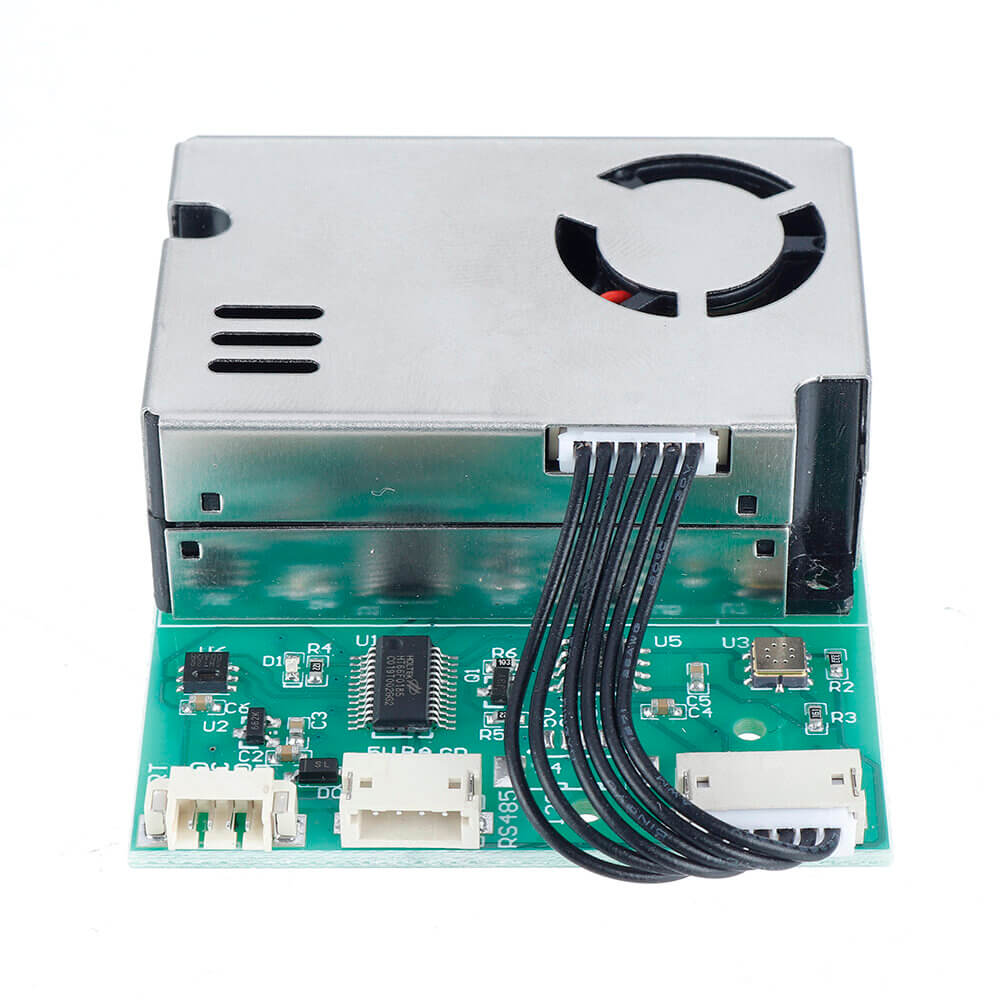

SM300D2 七合一空气质量传感器

sm300d2 传感器平台允许您将 SM300D2 七合一空气质量传感器与 ESPHome 配合使用。

虽然 SM300D2 传感器支持通过 UART 或 RS485 连接，但此平台仅支持 UART 连接。通常与这些传感器板一起销售的 LCD 模块可以通过 UART 或 RS485 工作，因此您可以通过 RS485 使用 LCD，同时通过 UART 使用 ESP（请参阅下面关于供电的说明）。

确保您的配置中有一个 UART 总线，并将 rx_pin 连接到传感器的 TX 引脚。传感器不支持接收数据，因此不需要连接 tx_pin。UART 总线应设置为 9600 波特率以匹配传感器的输出。如果经常出现读取丢失或错误/不完整的情况，将 rx_pin 的模式设置为 INPUT_PULLDOWN 可能有助于提高可靠性。

# 示例配置条目
uart:
  rx_pin:
    number: D0
    mode: INPUT_PULLDOWN
  tx_pin: D1
  baud_rate: 9600

sensor:
  - platform: sm300d2
    co2:
      name: "SM300D2 CO2 Value"
    formaldehyde:
      name: "SM300D2 Formaldehyde Value"
    tvoc:
      name: "SM300D2 TVOC Value"
    pm_2_5:
      name: "SM300D2 PM2.5 Value"
    pm_10_0:
      name: "SM300D2 PM10 Value"
    temperature:
      name: "SM300D2 Temperature Value"
    humidity:
      name: "SM300D2 Humidity Value"
    update_interval: 60s

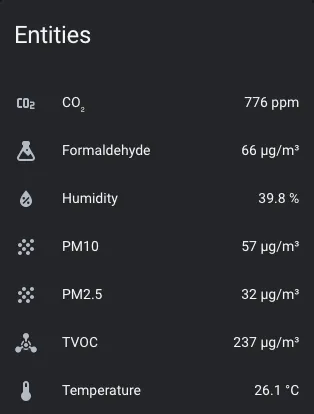

配置变量

co2 (必需): CO₂ 传感器的信息。读数单位为百万分之一 (ppm)。
- 来自 Sensor 的所有选项。
formaldehyde (必需): 甲醛传感器的信息。读数单位为 µg/m³。
- 来自 Sensor 的所有选项。
tvoc (必需): 总挥发性有机化合物 (TVOC) 传感器的信息。读数单位为 µg/m³。
- 来自 Sensor 的所有选项。
pm_2_5 (必需): 直径高达 2.5μm 的细颗粒物的质量浓度传感器信息。读数单位为 µg/m³。
- 来自 Sensor 的所有选项。
pm_10_0 (必需): 直径高达 10μm 的粗颗粒物的质量浓度传感器信息。读数单位为 µg/m³。
- 来自 Sensor 的所有选项。
temperature (必需): 温度传感器的信息。读数单位为摄氏度 (°C)。
- 来自 Sensor 的所有选项。
humidity (必需): 相对湿度传感器的信息。读数单位为 %。
- 来自 Sensor 的所有选项。
update_interval (可选, 时间): 检查传感器的时间间隔。默认为 60s。
uart_id (可选, ID): 如果要使用多个 UART 总线，手动指定 UART 组件的 ID。
id (可选, ID): 手动指定用于操作的 ID。

NOTE

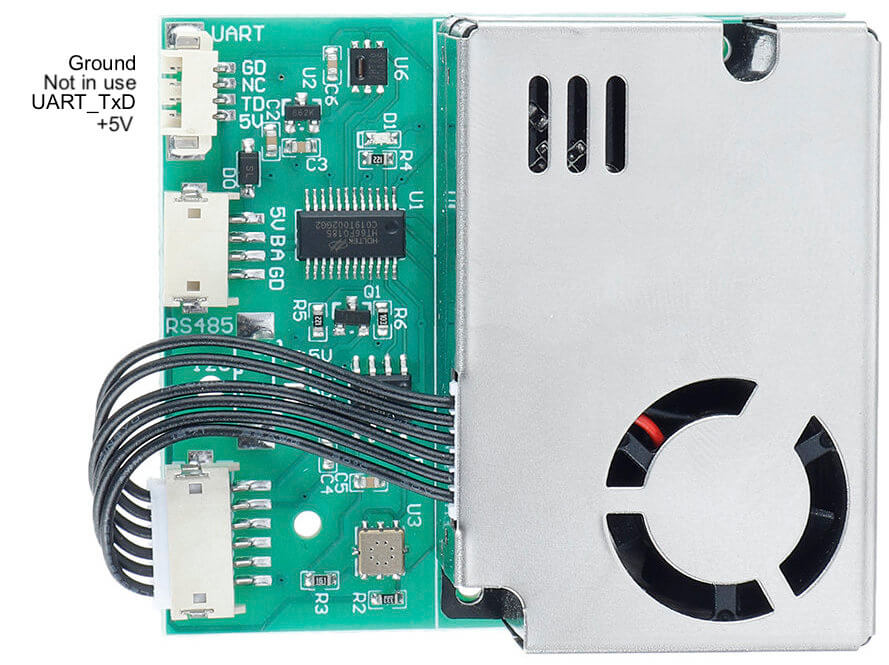

电路板的 GD 引脚必须连接到 ESP 的 GND 引脚。

传感器板需要通过 UART 或 RS485 插座中的 5V 引脚输入 4.8 至 5.2 伏电压，因为它们是相连的。如果您使用的是具有 5V 输入引脚（如 VIN）的 USB 供电 ESP 模块，您可以选择将 UART 5V 引脚连接到 ESP 的 VIN，然后通过 LCD 模块或 ESP 模块为所有设备供电，只需一根电源线。如果您选择为 ESP 单独供电，请保持 UART 5V 引脚不连接。
