电阻传感器

resistance 平台是一个辅助传感器，允许您将电压传感器（如 ADC 传感器）的读数转换为电阻读数，单位为 Ω（欧姆）。

为了计算电阻，电路需要设置为 分压电路。 这由三部分组成：

  • 电压基准，通常连接到 3.3V (VCC)。例如在下图中为 5V（尽管在 ESP 上不应使用该电压）

  • 具有恒定电阻的参考电阻。例如下面是值为 5.6kOhm 的 R₁。

  • 我们希望读取其电阻的可变电阻。这里是 R₂。

此电路有两种配置：可变电阻靠近 GND（DOWNSTREAM）或靠近 VCC（UPSTREAM）。

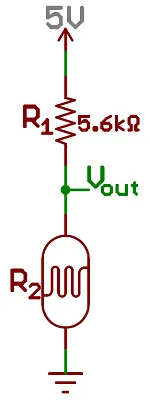

"DOWNSTREAM" 类型的分压电路配置示例，电压基准为 5V。
# 示例配置条目
sensor:
  - platform: resistance
    sensor: source_sensor
    configuration: DOWNSTREAM
    resistor: 5.6kOhm
    name: 电阻传感器


# 示例源传感器：
  - platform: adc
    id: source_sensor
    pin: A0

注意

Section titled “注意”

某些电路板（如 NodeMCUv2）需要将 ADC 读数乘以 3.3 才能提供准确的结果，因为它们在 ADC 引脚上有内置分压器 (https://arduino.stackexchange.com/a/71952)

# 示例源传感器：
  - platform: adc
    id: source_sensor
    pin: A0
    filters:
      - multiply: 3.3

配置变量

Section titled “配置变量”

  • sensor (必需, ID): 从中读取电压值以转换为电阻读数的传感器。

  • configuration (必需, 字符串): 电路类型，DOWNSTREAM 或 UPSTREAM 之一。

  • resistor (必需, 浮点数): 具有恒定值的电阻器的值。

  • reference_voltage (可选, 浮点数): 参考电压。默认为 3.3V。

  • 传感器的所有其他选项。
