脉冲计数传感器

脉冲计数传感器允许您计算任何引脚上信号的脉冲数和频率。

在 ESP32 上，此传感器甚至非常精确，因为它使用 ESP32 上的硬件脉冲计数外设。但是，由于使用脉冲计数外设，最多只能使用 8 个通道！

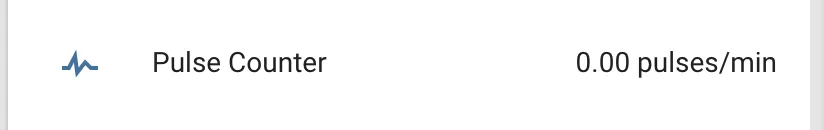

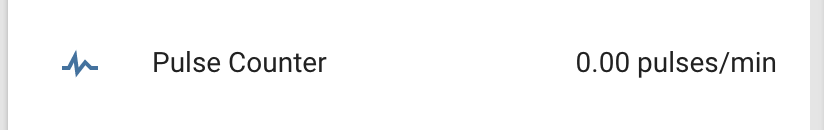

# 示例配置条目
sensor:
  - platform: pulse_counter
    pin: GPIOXX
    name: "脉冲计数器"

配置变量

pin (必需, 引脚): 用于计算脉冲的引脚。
count_mode (可选): 配置计数器在检测到上升沿/下降沿时的行为。
- rising_edge (可选): 检测到上升沿时要执行的操作。可选值为 DISABLE、INCREMENT 和 DECREMENT。默认为 INCREMENT。
- falling_edge (可选): 检测到下降沿时要执行的操作。可选值为 DISABLE、INCREMENT 和 DECREMENT。默认为 DISABLE。
use_pcnt (可选, 布尔值): 使用硬件 PCNT 脉冲计数器。仅 ESP32 支持。默认为 true。
internal_filter (可选, 时间): 如果检测到短于此时间的脉冲，则将其丢弃且不计入脉冲。默认为 13us。在 ESP32 上使用硬件脉冲计数器时，此值不能高于 13us，对于 ESP8266 或使用 use_pcnt: false 时，您也可以使用更大的间隔。如果启用此功能，请将 count_mode 设置为在下降沿而不是前沿增加。对于用于计量功耗的 S0 脉冲表，50-100 ms 是一个合理的值。
update_interval (可选, 时间): 检查传感器的时间间隔。默认为 60s。
total (可选): 报告脉冲总数。
传感器的所有其他选项。

NOTE

请参阅积分传感器以了解如何随时间累计脉冲计数值。

转换单位

传感器默认使用”pulses/min”（脉冲/分钟）作为测量单位。您可以使用传感器过滤器来更改此单位。例如，如果您使用脉冲计数器和光电二极管来计算功率表上的光脉冲，可以执行以下操作：

# 示例配置条目
sensor:
  - platform: pulse_counter
    pin: GPIOXX
    unit_of_measurement: 'kW'
    name: '家庭功率表'
    filters:
      - multiply: 0.06  # (60s/1000 每千瓦时脉冲数)

计算总脉冲数

当配置了 total 传感器时，pulse_counter 还会报告测量的总脉冲数。在功率表上使用时，这可用于测量总消耗能量（以 kWh 为单位）。

# 示例配置条目
sensor:
  - platform: pulse_counter
    pin: GPIOXX
    unit_of_measurement: 'kW'
    name: '家庭功率表'
    filters:
      - multiply: 0.06  # (60s/1000 每千瓦时脉冲数)

    total:
      unit_of_measurement: 'kWh'
      name: '家庭电能表'
      filters:
        - multiply: 0.001  # (1/1000 每千瓦时脉冲数)

`pulse_counter.set_total_pulses` 动作

使用此动作，您可以重置/设置总脉冲计数。如果您希望 total 传感器与您尝试匹配的仪表上的读数一致，这会很有用。

# 使用此动作从 home assistant 设置脉冲计数器总数：
api:
  actions:
    - action: set_pulse_total
      variables:
        new_pulse_total: int
      then:
        - pulse_counter.set_total_pulses:
            id: pulse_counter_id
            value: !lambda 'return new_pulse_total;'

NOTE

此值是原始脉冲计数，而不是应用过滤器后看到的值。

接线

如果您想计算来自简单干簧管的脉冲，最简单的方法是利用内部上拉/下拉电阻。

您可以将开关连接在 GPIO 引脚和 GND 之间；在这种情况下，将引脚设置为 input、pullup 和 inverted：

# 干簧管连接在 GPIO 和 GND 之间
sensor:
  - platform: pulse_counter
    pin:
      number: 12
      inverted: true
      mode:
        input: true
        pullup: true
    name: "脉冲计数器"

如果将其连接在 GPIO 引脚和 +3.3V 之间，将引脚设置为 input、pulldown：

# 干簧管连接在 GPIO 和 +3.3V 之间
sensor:
  - platform: pulse_counter
    pin:
      number: 12
      mode:
        input: true
        pulldown: true
    name: "脉冲计数器"

最安全的方法是使用 GPIO + GND，因为这样可以避免意外短路导线的可能性。
