MH-Z19 CO_2 和温度传感器

mhz19 传感器平台允许您在 ESPHome 中使用 MH-Z19 CO_2 和温度传感器 (Revspace)。 CO_2 测量也适用于 MH-Z16 和 MH-Z14 传感器。

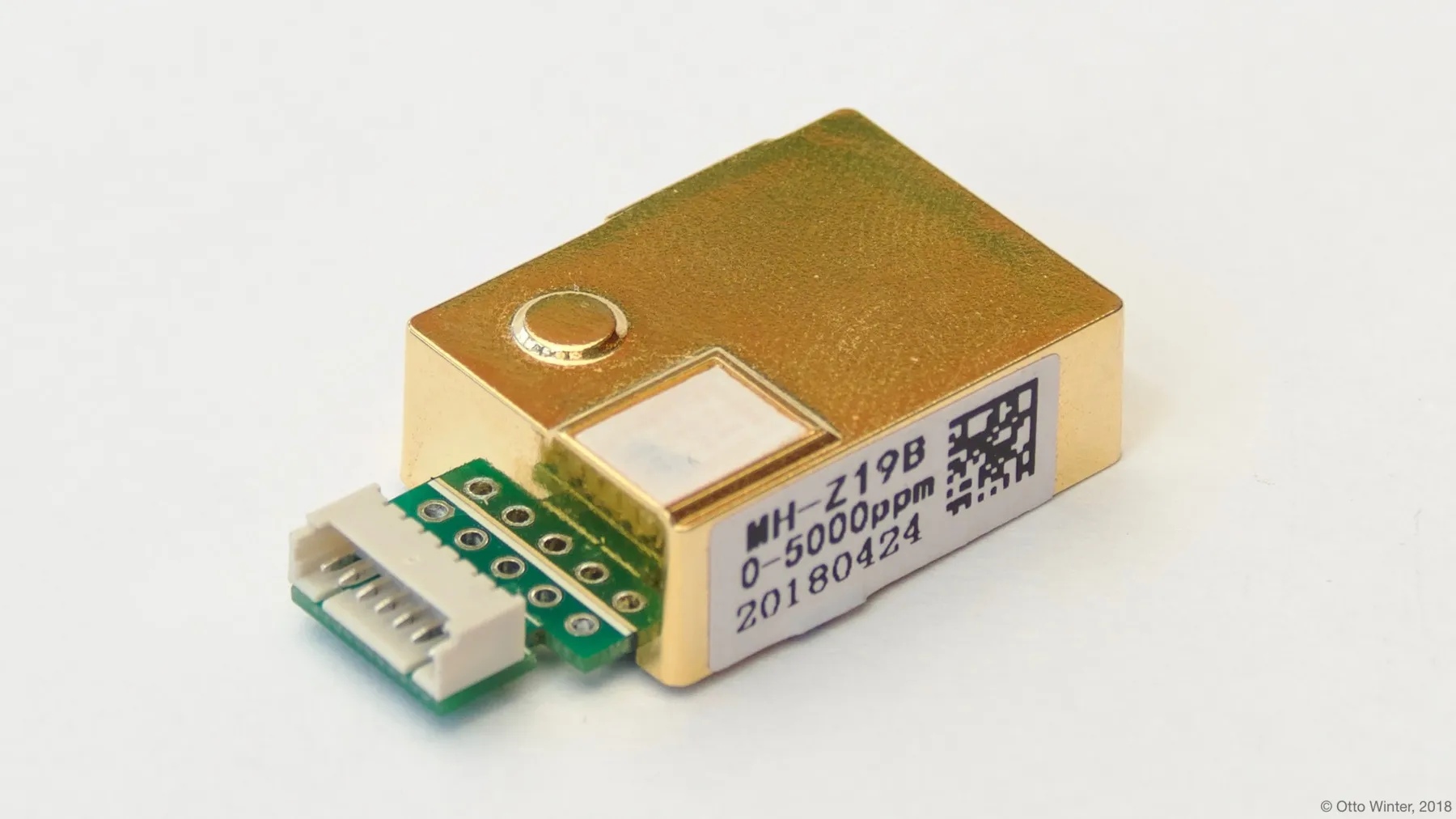

MH-Z19 CO_2 和温度传感器。

由于与 MH-Z19 的通信使用 UART，您需要在配置中有一个 UART 总线，并将 rx_pin 连接到 MH-Z19 的 TX 引脚，将 tx_pin 连接到 MH-Z19 的 RX 引脚（这是交换的，因为 TX/RX 标签是从 MH-Z19 的角度标记的）。此外，您需要将波特率设置为 9600。

# 示例配置条目
sensor:
  - platform: mhz19
    co2:
      name: MH-Z19 CO2 Value
    temperature:
      name: MH-Z19 Temperature

配置变量

Section titled “配置变量”

  • co2 (可选): 来自传感器的 CO_2 数据，以百万分率 (ppm) 为单位。 所有选项来自 传感器。

  • temperature (可选): 温度传感器的信息。请注意，这 在数据手册中没有正式记录，似乎相当不准确。 所有选项来自 传感器。

  • update_interval (可选, 时间): 检查传感器的时间间隔。默认为 60s。

  • uart_id (可选, ID): 如果您想使用多个 UART 总线，手动指定 UART 组件 的 ID。

  • id (可选, ID): 手动指定用于操作的 ID。

  • automatic_baseline_calibration (可选, 布尔值): MH-Z19 具有自动校准程序。 自动校准周期为上电后每 24 小时一次。 将此值设置为 false 以在启动时禁用 ABC（如果您在室内使用传感器，这样更好）。 将此值设置为 true 以在启动时启用 ABC。 如果未设置，则不发送校准命令（将使用默认传感器逻辑）。

  • warmup_time (可选, 时间): 传感器有一个预热时间，在此之前它会返回虚假读数（例如：500ppm、505ppm…）。此设置会丢弃预热时间之前的读数（返回 NAN）。数据手册说预热需要 1 分钟，但实验测试表明通常需要更长时间，因此默认的 75s 应该足以适应这种情况。

  • detection_range (可选): CO_2 传感器可配置为检测不同范围：0-2000ppm、0-5000ppm 或 0-10000ppm。有效值为 2000ppm、5000ppm 或 10000ppm。传感器出厂时预配置了这些范围之一，此设置保存在传感器的非易失性存储器中。如果未指定，则使用先前配置的范围。

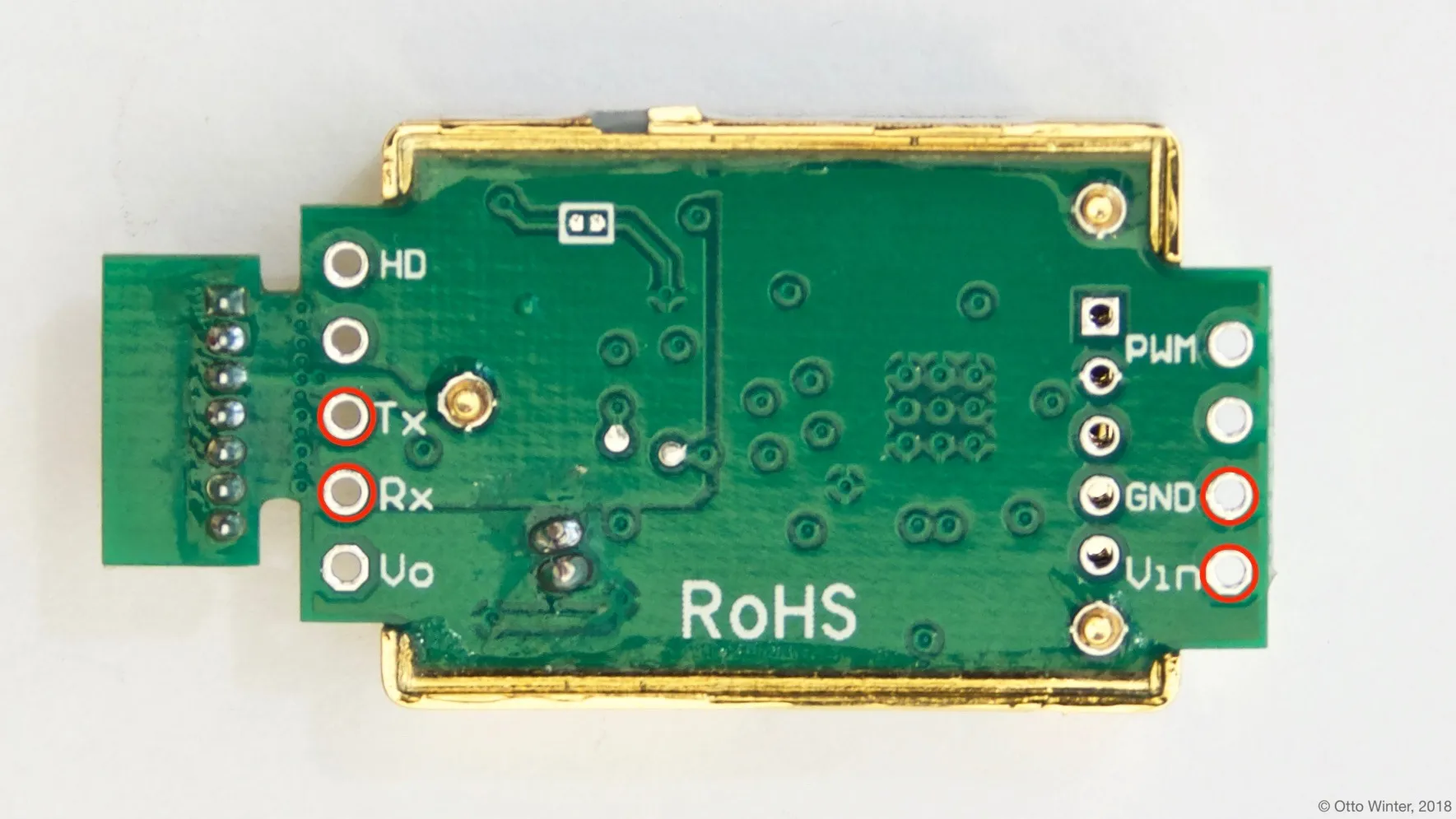

MH-Z19 上的引脚。只有标有红圈的引脚需要连接。

mhz19.calibrate_zero 操作

Section titled “mhz19.calibrate_zero 操作”

此操作在具有给定 ID 的传感器上执行零点校准命令。

如果要执行零点校准，MH-Z19 传感器必须在稳定的气体环境（400ppm）中工作超过 20 分钟，然后执行此功能。

on_...:
  then:
    - mhz19.calibrate_zero: my_mhz19_id

您可以提供一个操作从 Home Assistant 执行

api:
  actions:
    - action: mhz19_calibrate_zero
      then:
        - mhz19.calibrate_zero: my_mhz19_id

mhz19.abc_enable 操作

Section titled “mhz19.abc_enable 操作”

此操作在具有给定 ID 的传感器上启用自动基线校准。

on_...:
  then:
    - mhz19.abc_enable: my_mhz19_id

mhz19.abc_disable 操作

Section titled “mhz19.abc_disable 操作”

此操作在具有给定 ID 的传感器上禁用自动基线校准。

on_...:
  then:
    - mhz19.abc_disable: my_mhz19_id

您可以提供一个开关并从 Home Assistant 控制 ABC

switch:
  - platform: template
    name: "MH-Z19 ABC"
    optimistic: true
    on_turn_on:
      mhz19.abc_enable: my_mhz19_id
    on_turn_off:
      mhz19.abc_disable: my_mhz19_id

mhz19.detection_range_set 操作

Section titled “mhz19.detection_range_set 操作”

此操作配置具有给定 ID 的传感器的检测范围。

on_...:
  then:
    - mhz19.detection_range_set:
        id: my_mhz19_id
        detection_range: 5000ppm
