MAX31856 热电偶温度传感器

MAX31856 温度传感器允许您在 ESPHome 中使用 MAX31856 热电偶温度传感器（数据手册）。

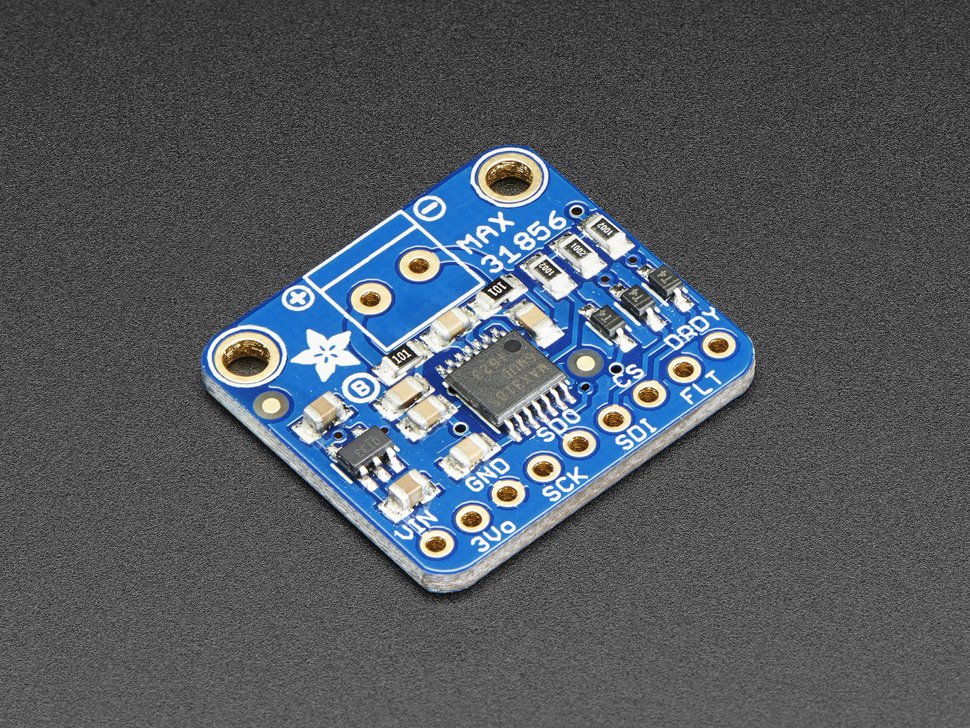

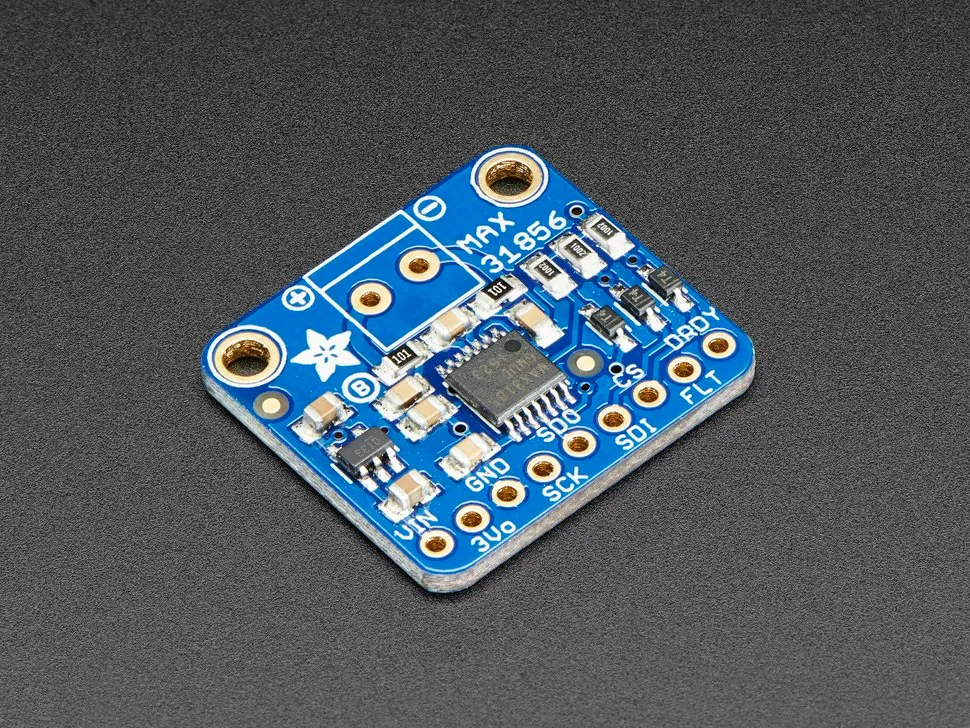

MAX31856 传感器。图片来自 Adafruit

由于与 MAX31856 的通信使用 SPI，您需要在配置中设置 SPI 总线 并同时配置 miso_pin 和 mosi_pin。

  • VIN 连接到 5V（3V3 将输出 3.3V），或直接将 3V3 连接到 3.3V
  • 3Vo ESPHome 不使用
  • GND 连接到地
  • CLK 连接到 SPI clk_pin
  • SDO 连接到 SPI miso_pin
  • SDI 连接到 SPI mosi_pin
  • CS 连接到空闲的 GPIO 引脚
  • FLT ESPHome 不使用
  • DRDY ESPHome 不使用
# 示例配置条目
sensor:
  - platform: max31856
    name: 烧烤温度
    icon: mdi:hamburger
    cs_pin: GPIOXX

配置变量

Section titled “配置变量”
  • cs_pin (必填, 引脚模式): SPI 接口的片选引脚。
  • update_interval (可选, 时间): 检查传感器的时间间隔。默认为 60s。
  • mains_filter (可选, string): 要抑制的工频频率（50 Hz 或 60 Hz）。默认为 60 Hz。
  • thermocouple_type (可选, string): 使用的热电偶类型。MAX31856 支持：B、E、J、K、N、R、S 和 T。默认为 K。
  • spi_id (可选, ID): 如果您想使用多个 SPI 总线，手动指定 SPI 组件 的 ID。
  • 所有其他选项来自 传感器。
