Lite-On 环境光与接近传感器

Olimex 面包板上的 LTR-501

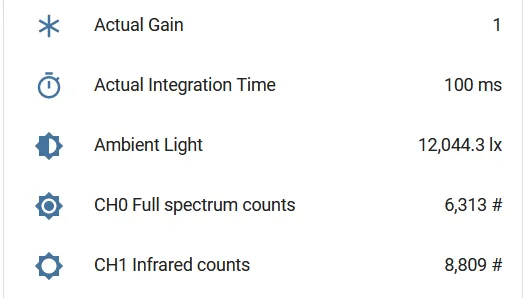

Home Assistant 界面中的 LTR-501 传感器。

ltr501 传感器平台允许您在 ESPHome 中使用一系列 LiteOn 环境光和接近传感器。

支持的传感器系列包括：

  • 环境光传感器 LTR-301ALS
  • 集成环境光和接近传感器 LTR-501ALS 和 LTR-558ALS

LTR-501 设备可在 Olimex 的转接板上获得。

这些传感器非常相似，共用同一份数据手册。使用此传感器需要在您的配置中设置 I²C 总线。I²C 地址为 0x23。

接近传感器与您在手机和平板电脑中发现的传感器类型相同，用于在您将设备贴近耳朵时关闭屏幕。它们可能对自动开启或关闭显示器和控制面板很有用。

环境光感测

Section titled “环境光感测”

这些传感器在 0.01 lux 到 64k lux 的宽动态范围内具有线性响应，非常适合在高环境亮度下应用。有两种增益设置（1X、150X）可供使用。在较暗区域使用较高的增益。

这些设备由两个光电二极管组成：一个对可见光和红外光都敏感的 CH0 二极管，和一个仅对红外光敏感的 CH1 二极管。

注意：这些传感器没有内部数据检查功能，如果数据不可靠也不会指示任何错误。如果增益太高或积分时间太长，传感器很容易饱和。在这种情况下，读数可能会非常奇怪。建议使用自动模式，起始增益为 1X（默认），起始积分时间为 100ms（默认）甚至 50ms（如果传感器处于非常明亮的环境中）。不建议使用 150X 起始增益的自动模式；仅当您确定亮度永远不会超过 200-300 lx 时才使用。

环境光照度计算

Section titled “环境光照度计算”

数据手册摘录：

RATIO = CH1/(CH0+CH1)
IF (RATIO < 0.45)
    ALS_LUX = (1.7743 * CH0 + 1.1059 * CH1) / ALS_GAIN / ALS_INT
ELSEIF (RATIO < 0.64 && RATIO >= 0.45)
    ALS_LUX = (3.7725 * CH0 – 1.3363 * CH1) / ALS_GAIN / ALS_INT
ELSEIF (RATIO < 0.85 && RATIO >= 0.64)
    ALS_LUX = (1.6903 * CH0 - 0.1693 * CH1) / ALS_GAIN / ALS_INT
ELSE
    ALS_LUX = 0
END

其中：

  • CH0 和 CH1 分别是可见光 + 红外 (Ch0) 和仅红外 (Ch1) 传感器的传感器值（测量计数值）。
  • ALS_GAIN 是增益倍数
  • ALS_INT 是积分时间（毫秒/100）

ALS 增益级别

Section titled “ALS 增益级别”

下表列出了增益值和相应的照度范围：

增益照度范围
1X2 lux 至 64k lux（默认）
150X0.01 lux 至 320 lux

维基百科这篇文章有一个对照用的照度值表。

下表列出了可能的增益和积分时间组合：

增益 / 积分时间50 ms100 ms200 ms400 ms
1X✓✓（默认）
150X✓✓✓

接近感测

Section titled “接近感测”

接近传感器有一个内置发射器和检测器。传感器检测从发射器反射的红外光，并给出一个与距离成反指数关系的原始计数值。计数值下降意味着物体正在远离传感器（反之亦然）。两份数据手册都没有提供如何将原始计数值转换为距离的任何信息。唯一的方法是自己测试传感器，并根据您的需求和环境选择阈值。具体数值将取决于物体的类型、颜色和反射率。

示例配置

Section titled “示例配置”
sensor:
  - platform: ltr501
    type: ALS_PS  # .. 或 ALS 或 PS
    ambient_light: "Ambient light"
    # 仅 PS 部分
    ps_cooldown: 5 s
    ps_high_threshold: 500
    on_ps_high_threshold:
      then:
        - .... # 做一些事情 - 例如点亮屏幕
    ps_counts:
      name: "Proximity counts"

配置变量

Section titled “配置变量”

  • id (可选, ID): 手动指定用于代码生成的 ID。

  • address (可选, 整数): 手动指定传感器的 I²C 地址。默认值为 0x23。

  • type (可选, 字符串): 传感器的类型。有效值为 ALS_PS （默认） 用于集成传感器，ALS 仅用于环境光，或 PS 仅用于接近设备。

  • auto_mode (可选, 布尔值): 自动增益和积分时间选择。默认为 True。

  • gain (可选, 字符串): 设备将使用的增益。在低光照条件下，较高的值更好。 有效值为 1X （默认），150X。

  • integration_time (可选, 时间): 传感器曝光的时间量。较长时间意味着更准确的数值。 有效值为：50ms，100ms （默认），200ms，400ms。

  • glass_attenuation_factor (可选, 浮点数): 如果传感器在某些玻璃或塑料面板后面，玻璃的衰减因子。默认值为 1.0 表示 100% 透射率。2 表示 50% 透射率等。

  • update_interval (可选, 时间): 检查传感器的时间间隔。 默认值为 60s。

  • ps_cooldown (可选, 时间): 接近传感器触发后的”冷却”周期。 有助于避免多次调用。默认值为 5s。

  • ps_gain (可选, 字符串): 设备用于接近传感器的增益。在低光照条件下，较高的值更好。 有效值为 1X （默认），4X，8X，16X。

  • ps_high_threshold (可选, 整数): 接近传感器在物体靠近时触发的阈值。 默认值为 65535，这意味着永远不会触发。

  • ps_low_threshold (可选, 整数): 接近传感器在物体远离时触发的阈值。 默认值为 0，这意味着永远不会触发。

  • on_ps_high_threshold (可选): 当接近传感器在物体靠近时触发时要执行的操作。

  • on_ps_low_threshold (可选): 当接近传感器在物体远离时触发时要执行的操作。

传感器

Section titled “传感器”

此组件为配备 ALS 的设备提供五个传感器，为配备 PS 的设备提供一个传感器。 您可以配置这些传感器的全部或任何子集。每个配置的传感器在每个 update_interval 单独报告。每个都是 ESPHome 传感器，可以相应配置；如果您不需要配置额外的 传感器 变量，您可以简单地使用传感器的简写语法。例如：ambient_light: "Ambient light"

  • ambient_light (可选): 环境光照度，接近人眼光谱，lx。
  • infrared_counts (可选): 来自红外敏感传感器 (CH1) 的传感器计数值，计数值。
  • full_spectrum_counts (可选): 来自对可见光和红外都敏感的传感器 (CH0) 的传感器计数值，计数值。
  • actual_gain (可选): 用于测量数据的增益值，倍数。在选择”auto_mode”时特别有用。
  • actual_integration_time (可选): 用于测量数据的积分时间，ms。在选择”auto_mode”时特别有用。
  • ps_counts (可选) - 来自接近传感器的原始 11 位读数，计数值。
