INA226 直流电流和功率传感器

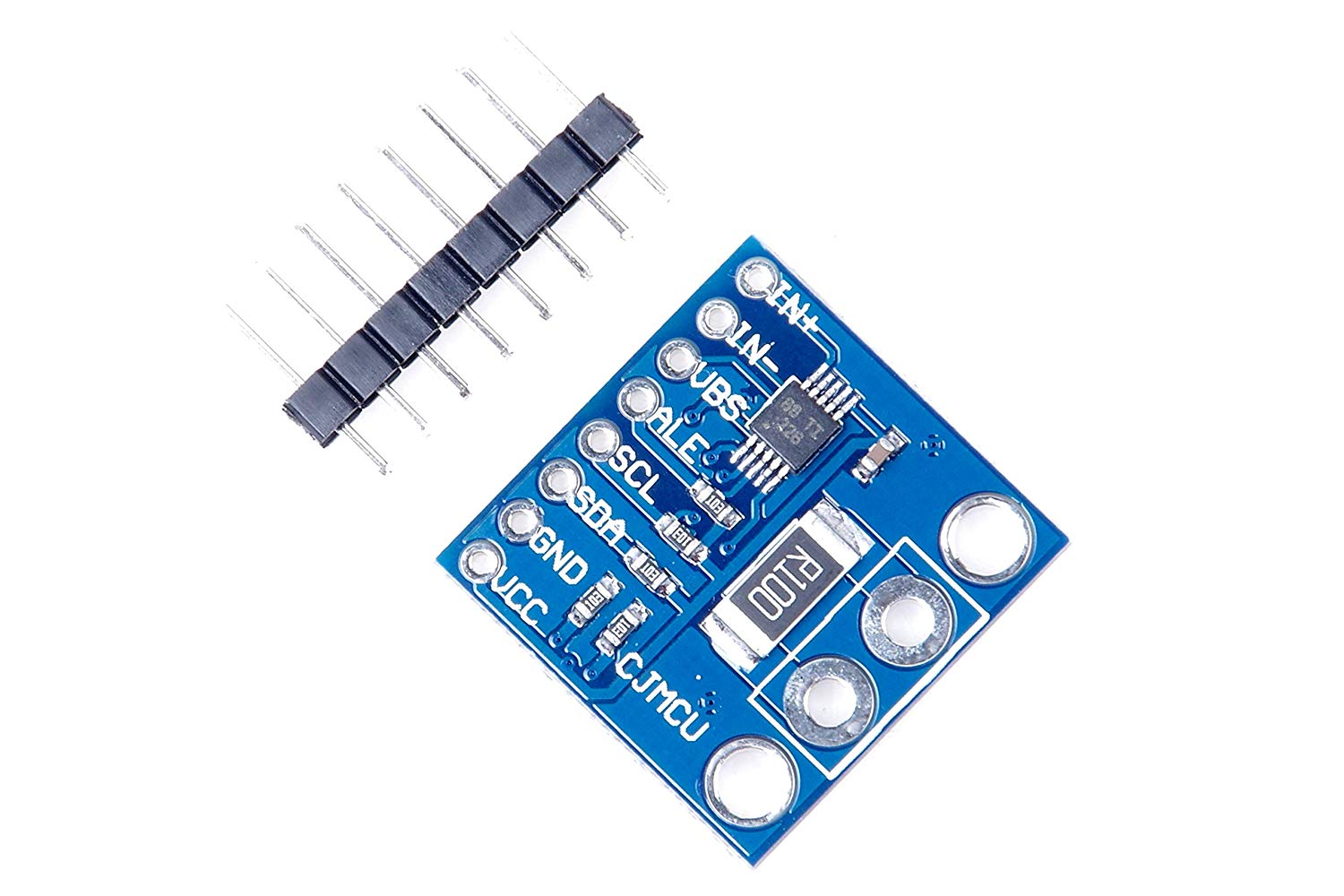

ina226 传感器平台允许您在 ESPHome 中使用 INA226 直流电流和功率传感器 (数据手册, eBay) 传感器。需要在配置中设置 I²C 总线才能使此传感器工作。

# 示例配置条目
sensor:
  - platform: ina226
    address: 0x40
    shunt_resistance: 0.1 ohm
    max_current: 3.2A
    # 用于总线电压和分流电压的 adc 时间
    adc_time: 140us
    adc_averaging: 128
    update_interval: 60s
    current:
      name: "INA226 电流"
    power:
      name: "INA226 功率"
    bus_voltage:
      name: "INA226 总线电压"
    shunt_voltage:
      name: "INA226 分流电压"

# 示例配置条目
sensor:
  - platform: ina226
    address: 0x40
    adc_time:
      voltage: 140us
      current: 332us

配置变量

address (可选, 整数): 手动指定传感器的 I²C 地址。默认为 0x40。
shunt_resistance (可选, 浮点数): 电路板上用于电流计算的分流电阻值。默认为 0.1 ohm。
max_current (可选, 浮点数): 您期望的最大电流。ESPHome 将使用此值优化传感器配置。默认为 3.2A。
adc_time (可选, 时间或以下两个嵌套选项): 执行单次 ADC 转换的时间（微秒）。默认为 1100us。有效值为 140us、204us、332us、588us、1100us、2116us、4156us、8244us。
- voltage (必需, 时间): 总线电压的 ADC 转换时间
- current (必需, 时间): 分流电压（电流测量）的 ADC 转换时间
adc_averaging (可选, 整数): 选择 ADC 样本平均计数。默认为 4。有效值为 1、4、16、64、128、256、512、1024。
update_interval (可选, 时间): 检查传感器的时间间隔。默认为 60s。

传感器

该组件提供四个传感器。您可以配置全部或其中任何子集。每个配置的传感器在每个 update_interval 单独报告。每个配置的传感器都需要 name 选项。传感器的所有其他选项。

current (可选): 计算的电流输出，安培。
power (可选): 计算的功率输出，瓦特。
bus_voltage (可选): 总线电压输出（高侧触点电压），伏特。
shunt_voltage (可选): 分流电压（分流电阻两端的电压）值，伏特。
