INA219 直流电流传感器

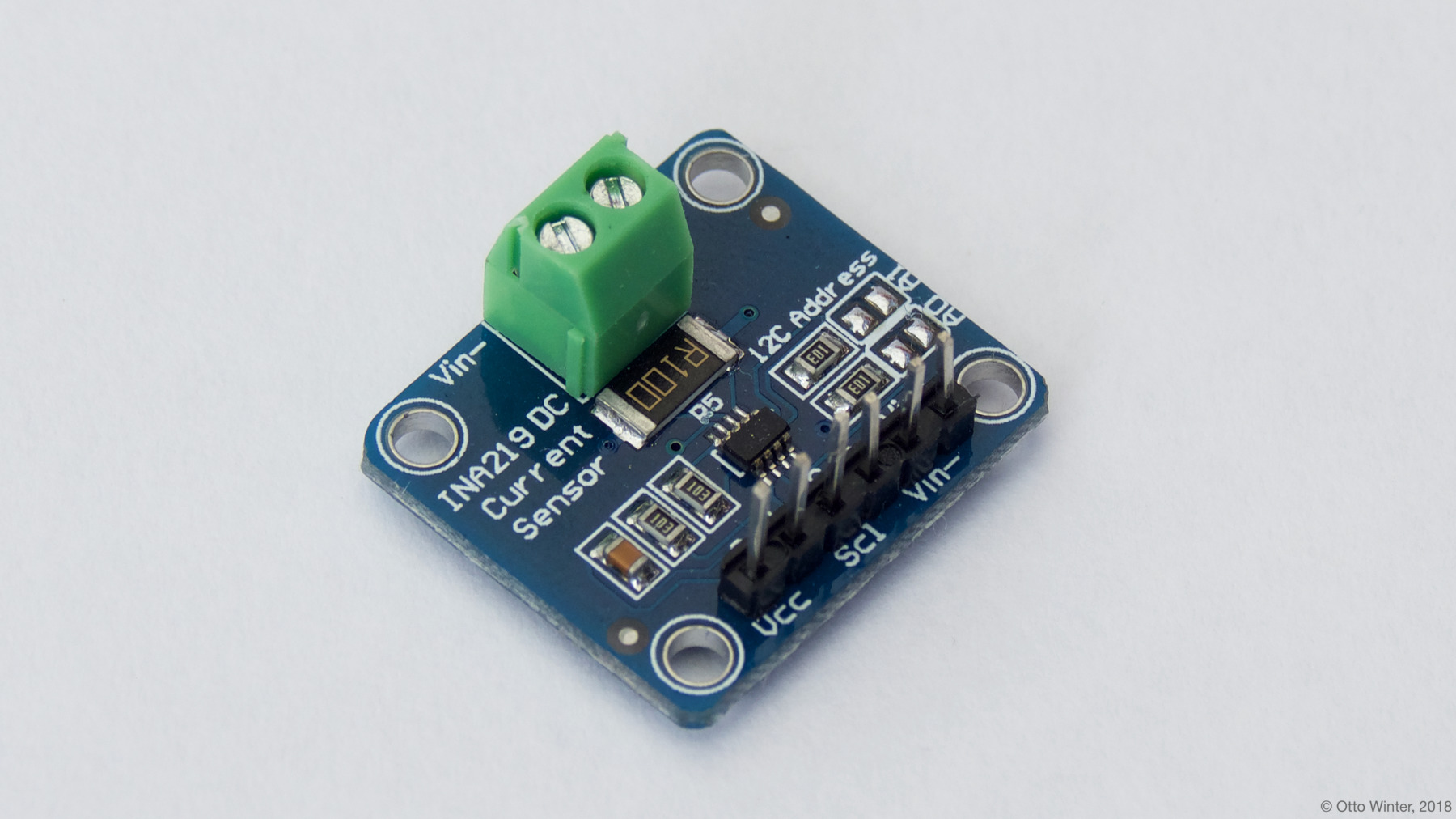

ina219 传感器平台允许您在 ESPHome 中使用 INA219 高侧直流电流传感器 (数据手册, Adafruit) 传感器。需要在配置中设置 I²C 总线才能使此传感器工作。

# 示例配置条目
sensor:
  - platform: ina219
    address: 0x40
    shunt_resistance: 0.1 ohm
    current:
      name: "INA219 电流"
    power:
      name: "INA219 功率"
    bus_voltage:
      name: "INA219 总线电压"
    shunt_voltage:
      name: "INA219 分流电压"
    max_voltage: 32.0V
    max_current: 3.2A
    update_interval: 60s

配置变量

address (可选, 整数): 手动指定传感器的 I²C 地址。默认为 0x40。
shunt_resistance (可选, 浮点数): 电路板上用于电流计算的分流电阻值。默认为 0.1 ohm。
max_voltage (可选, 浮点数): 您期望的最大总线电压。ESPHome 将使用此值优化传感器配置。默认为 32V（最大值）。
max_current (可选, 浮点数): 您期望的最大电流。ESPHome 将使用此值优化传感器配置。默认为 3.2A。
current (可选): 使用传感器的电流值，单位为安培。传感器的所有选项。
power (可选): 使用传感器的功率值，单位为瓦特。传感器的所有选项。
bus_voltage (可选): 使用总线电压（高侧触点电压）值，单位为 V。传感器的所有选项。
shunt_voltage (可选): 使用分流电压（分流电阻两端的电压）值，单位为 V。传感器的所有选项。
update_interval (可选, 时间): 检查传感器的时间间隔。默认为 60s。
