HLW8032 功率传感器

hlw8032 传感器平台允许您在 ESPHome 中使用您的 HLW8032 电压/电流和功率传感器 (数据手册)。此传感器常见于 M5Stack 模块。

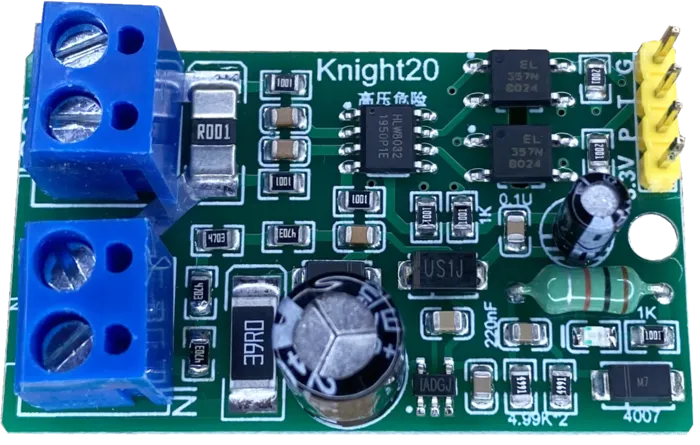

HLW8032 开发板

WARNING

安全隐患：一些设备的数字地直接连接到市电电压，因此 GPIO 在正常运行时会带电。我们的建议是标记这些开发板，以防止使用危险的数字引脚。UART TX 引脚通常通过光耦连接到 MCU。

HLW8032 IC 测量单相电压（使用分压器）和电流（使用分流器）， 此外还提供有功功率、视在功率和功率因数测量。

由于 HLW8032 使用 UART 进行通信，您需要在配置中设置一个 UART 总线，并将 rx_pin 连接到 HLW8032。 此外，您需要将波特率设置为 4800，校验位设置为 EVEN（偶校验）。该设备每秒发送多次更新，因此您可能需要在传感器上使用某种平均值或节流过滤器。

# 示例配置条目
uart:
  rx_pin: GPIOXX
  baud_rate: 4800
  parity: EVEN


sensor:
  - platform: hlw8032
    voltage:
      name: HLW8032 Voltage
      id: hlw8032_voltage
    current:
      name: HLW8032 Current
      id: hlw8032_current
    power:
      name: HLW8032 Power
      id: hlw8032_power
    apparent_power:
      name: HLW8032 Apparent Power
      id: hlw8032_apparent_power
    power_factor:
      name: HLW8032 Power Factor
      id: hlw8032_power_factor

配置变量

Section titled “配置变量”
  • current (Optional): 使用传感器的电流值，单位为安培。 所有选项来自 Sensor。
  • power (Optional): 使用传感器的（有功）功率值，单位为瓦特。 所有选项来自 Sensor。
  • voltage (Optional): 使用传感器的电压值，单位为 V (RMS)。 所有选项来自 Sensor。
  • apparent_power (Optional): 使用传感器的视在功率值，单位为伏安。 所有选项来自 Sensor。
  • power_factor (Optional): 使用传感器的功率因数值。 所有选项来自 Sensor。
  • uart_id (Optional, ID): 如果要使用多个 UART 总线，请手动指定 UART 组件 的 ID。

高级选项

Section titled “高级选项”
  • current_resistor (Optional, float): 用于电流测量的分流电阻值。 默认值为 0.001 ohm。
  • voltage_divider (Optional, float): 开发板上分压器的值， 计算公式为 R_upstream / (R_downstream * 1000)。默认值为 1.72。

电能测量

Section titled “电能测量”

HLW8032 有一个 PF（脉冲频率）输出引脚，可产生与有功电能消耗成正比的脉冲。 这可以与 Pulse Meter 组件配合使用进行电能跟踪。

或者，您可以使用功率传感器进行软件积分：

sensor:
  - platform: hlw8032
    power:
      name: HLW8032 Power
      id: hlw8032_power
  - platform: total_daily_energy
    name: "Daily Energy"
    power_id: hlw8032_power
