Havells Solar

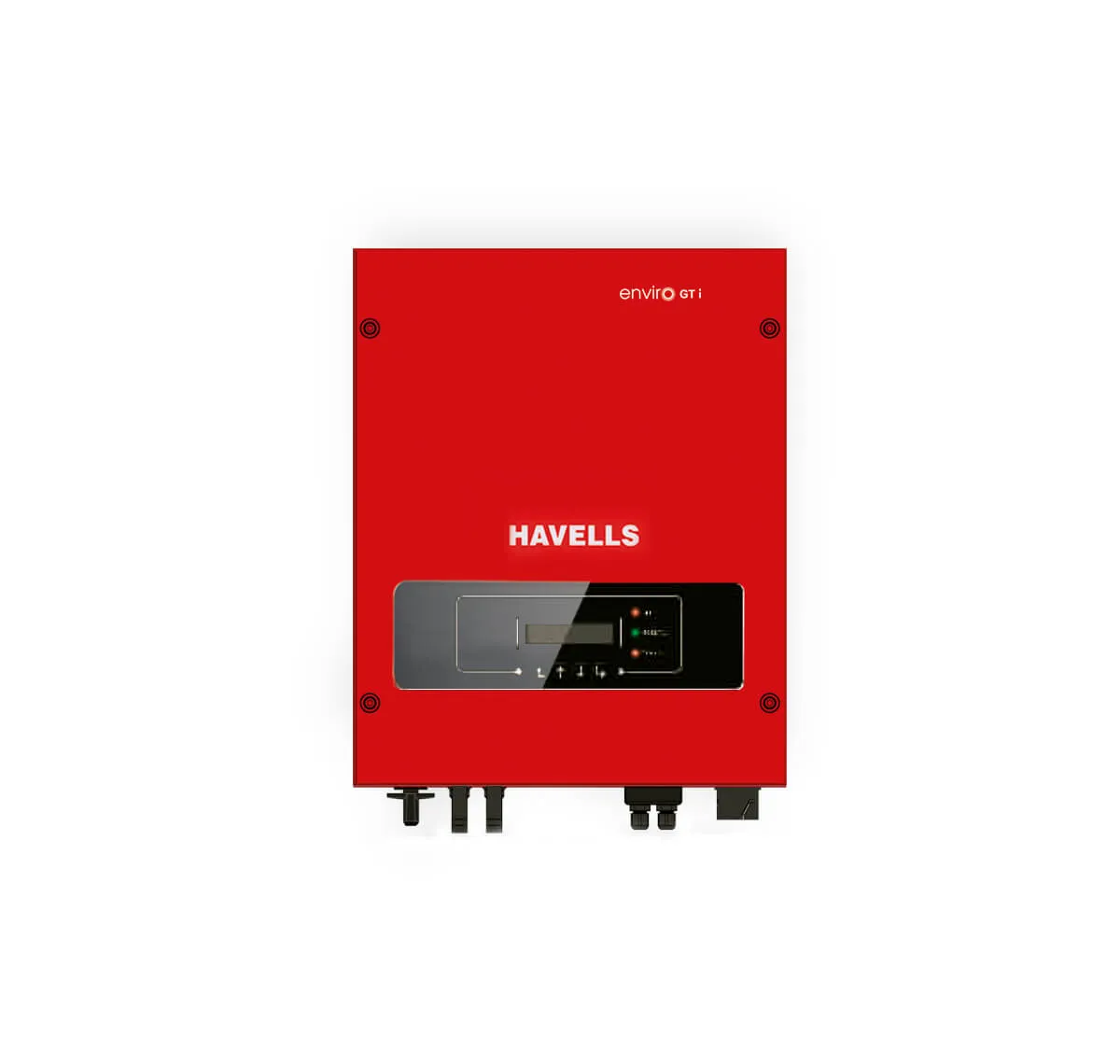

Havells Inverter 传感器平台允许您通过 ESPHome 在 Modbus 上读取 Havells 逆变器数据 (网站)。

该组件的通信通过 UART 使用 Modbus 完成。因此，您必须在配置中包含 uart: 和 modbus: 条目，并将 TX 和 RX 引脚设置为开发板上的某些引脚，波特率设置为 9600。

# 示例配置条目
sensor:
  - platform: havells_solar
    update_interval: 60s
    phase_a:
      voltage:
          name: "HAVELLS Phase A Voltage"
      current:
          name: "HAVELLS Phase A Current"
    phase_b:
      voltage:
          name: "HAVELLS Voltage Phase B"
      current:
          name: "HAVELLS Current Phase B"
    phase_c:
      voltage:
          name: "HAVELLS Voltage Phase C"
      current:
          name: "HAVELLS Current Phase C"
    pv1:
      voltage:
          name: "HAVELLS PV1 Voltage"
      current:
          name: "HAVELLS PV1 Current"
      active_power:
          name: "HAVELLS PV1 Active Power"
      voltage_sampled_by_secondary_cpu:
          name: "HAVELLS PV1 Voltage Sampled By Slave CPU"
      insulation_of_p_to_ground:
          name: "HAVELLS PV1 Insulation Of +VE To Ground"
    pv2:
      voltage:
          name: "HAVELLS PV2 Voltage"
      current:
          name: "HAVELLS PV2 Current"
      active_power:
          name: "HAVELLS PV2 Active Power"
      voltage_sampled_by_secondary_cpu:
          name: "HAVELLS PV2 Voltage Sampled By Slave CPU"
      insulation_of_p_to_ground:
          name: "HAVELLS PV2 Insulation Of +VE To Ground"
    active_power:
      name: "HAVELLS Active Power"
    reactive_power:
      name: "HAVELLS Reactive Power"
    frequency:
      name: "HAVELLS Frequency"
    energy_production_day:
      name: "HAVELLS Today's Generation"
    total_energy_production:
      name: "HAVELLS Total Energy Production"
    total_generation_time:
      name: "HAVELLS Total Generation Time"
    today_generation_time:
      name: "HAVELLS Today Generation Time"
    inverter_module_temp:
      name: "HAVELLS Inverter Module Temp"
    inverter_inner_temp:
      name: "HAVELLS Inverter Inner Temp"
    inverter_bus_voltage:
      name: "HAVELLS Inverter BUS Voltage"
    insulation_of_pv_n_to_ground:
      name: "HAVELLS Insulation Of PV- To Ground"
    gfci_value:
      name: "HAVELLS GFCI Value"
    dci_of_r:
      name: "HAVELLS DCI Of R"
    dci_of_s:
      name: "HAVELLS DCI Of S"
    dci_of_t:
      name: "HAVELLS DCI Of T"

配置变量

phase_a (Optional): A/1 相的传感器组。
- current (Optional): 使用传感器的电流值，单位为安培。所有选项来自 Sensor。
- voltage (Optional): 使用传感器的电压值，单位为伏特。所有选项来自 Sensor。
phase_b (Optional): 适用于适用逆变器的 B/2 相传感器组。
- 所有选项来自 phase_a
phase_c (Optional): 适用于适用逆变器的 C/3 相传感器组。
- 所有选项来自 phase_a
pv1 (Optional): 光伏 1 的传感器组。
- current (Optional): 使用传感器的电流值，单位为安培。所有选项来自 Sensor。
- voltage (Optional): 使用传感器的电压值，单位为伏特。所有选项来自 Sensor。
- active_power (Optional): 使用传感器的（有功）功率值，单位为瓦特。所有选项来自 Sensor。
- voltage_sampled_by_secondary_cpu (Optional): 使用从 CPU 采样的光伏电压值，单位为伏特。所有选项来自 Sensor。
- insulation_of_p_to_ground (Optional): 使用光伏正极对地的绝缘电阻值，单位为千欧。所有选项来自 Sensor。
pv2 (Optional): 光伏 2 的传感器组。
- 所有选项来自 pv1
active_power (Optional): 使用传感器的（有功）功率值，单位为瓦特。所有选项来自 Sensor。
reactive_power (Optional): 使用传感器的无功功率值，单位为 VAR。所有选项来自 Sensor。
frequency (Optional): 使用传感器的频率值，单位为赫兹。所有选项来自 Sensor。
energy_production_day (Optional): 使用传感器当天的输出有功电能值，单位为千瓦时。所有选项来自 Sensor。
total_energy_production (Optional): 使用传感器的总输出电能值，单位为千瓦时。所有选项来自 Sensor。
total_generation_time (Optional): 使用传感器的总发电时间值，单位为小时。所有选项来自 Sensor。
today_generation_time (Optional): 使用传感器当天的发电时间值，单位为分钟。所有选项来自 Sensor。
inverter_module_temp (Optional): 使用传感器的逆变器模块温度值，单位为摄氏度。所有选项来自 Sensor。
inverter_inner_temp (Optional): 使用传感器的逆变器内部温度值，单位为摄氏度。所有选项来自 Sensor。
inverter_bus_voltage (Optional): 使用传感器的逆变器母线电压值，单位为伏特。所有选项来自 Sensor。
insulation_of_pv_n_to_ground (Optional): 使用光伏负极对地的绝缘电阻值，单位为千欧。所有选项来自 Sensor。
gfci_value (Optional): 使用传感器的 GFCI 值。所有选项来自 Sensor。
dci_of_r (Optional): 使用传感器的 R 相 DCI 值。所有选项来自 Sensor。
dci_of_s (Optional): 使用传感器的 S 相 DCI 值。所有选项来自 Sensor。
dci_of_t (Optional): 使用传感器的 T 相 DCI 值。所有选项来自 Sensor。
update_interval (Optional, Time): 检查传感器的间隔。默认为 60s。
address (Optional, int): 如果多个传感器连接到同一 UART 总线，则为传感器地址。您需要手动设置每个设备的地址。默认为 1。
