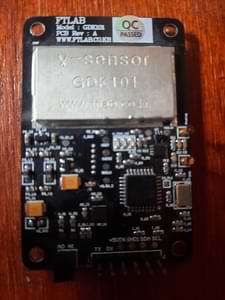

FTLab GDK101 伽马辐射传感器模块

GDK101 传感器平台允许您使用 GDK101 传感器来监测您所在位置的辐射水平。

GDK101 可以测量 1 分钟和 10 分钟的平均剂量率，它还能检测可能干扰测量的振动。

GDK101 需要设置 I²C 进行数据通信。

模块引脚

模块引脚	描述
TX	UART TX 引脚
RX	UART RX 引脚
+5VIN	正电源电压
GND1	接地
SDA	I²C 数据总线
SCL	I²C 时钟总线
A0	地址跳线 1
A1	地址跳线 2

I2C 地址	跳线状态
0x18	A0 短接, A1 短接
0x19	A0 断开, A1 短接
0x1A	A0 短接, A1 断开
0x1B	A0 断开, A1 断开

组件/集线器

# 配置示例
gdk101:
  i2c_id: bus_a
  address: 0x18
  update_interval: 10s

address (可选, int): 手动指定传感器的 I²C 地址。默认为 0x18（A0 和 A1 短接）。地址由 A0 的状态作为第 1 位和 A1 的状态作为第 2 位组成，因此总共可能有四个地址。
update_interval (可选, int): 手动定义传感器的更新间隔。默认为 60s。
i2c_id (可选, string): 总线的可选名称。

传感器

# 配置示例
sensor:
  - platform: gdk101
    radiation_dose_per_1m:
      name: "GDK101 Radiation Dose @ 1 min"
    radiation_dose_per_10m:
      name: "GDK101 Radiation Dose @ 10 min"
    status:
      name: "GDK101 Status"
    measurement_duration:
      name: "GDK101 Measuring Time"

用于辐射数据的传感器平台

配置变量：

radiation_dose_per_1m (可选): 1 分钟平均辐射剂量。所有选项来自 Sensor。
radiation_dose_per_10m (可选): 10 分钟平均辐射剂量。所有选项来自 Sensor。
status (可选): 传感器状态。所有选项来自 Sensor。
measurement_duration (可选): 测量总时间。所有选项来自 Sensor。

二值传感器

# 配置示例
binary_sensor:
  - platform: gdk101
    vibrations:
      name: "GDK101 Vibrations"

指示测量是否受到振动干扰的二值传感器。

配置变量：

vibrations (必需): 振动状态。所有选项来自 Binary Sensor。

文本传感器

# 配置示例
text_sensor:
  - platform: gdk101
    version:
      name: "GDK101 FW Version"

报告传感器固件版本的文本传感器。

配置变量：

version (必需): 模块的固件版本。所有选项来自 Text Sensor。

传感器状态

传感器状态指示传感器已工作多长时间，这表示测量的准确性。

状态	描述
0	开机 ~ 10秒
1	10秒到10分钟
2	10分钟后

这可以通过如下模板文本传感器来表示：

sensor:
  - platform: gdk101
    status:
      name: "GDK101 status"
      id: gdk101_status

text_sensor:
  - platform: template
    name: "GDK101 Status Description"
    lambda: |-
      int status = int(id(gdk101_status).state);
      if (status == 0) {
        return {"Powered On"};
      } else if (status == 1) {
        return {"Settling"};
      } else if (status == 2) {
        return {"Settled"};
      } else {
        return {"Unknown status"};
      }
