BME680 温度压力湿度气体传感器

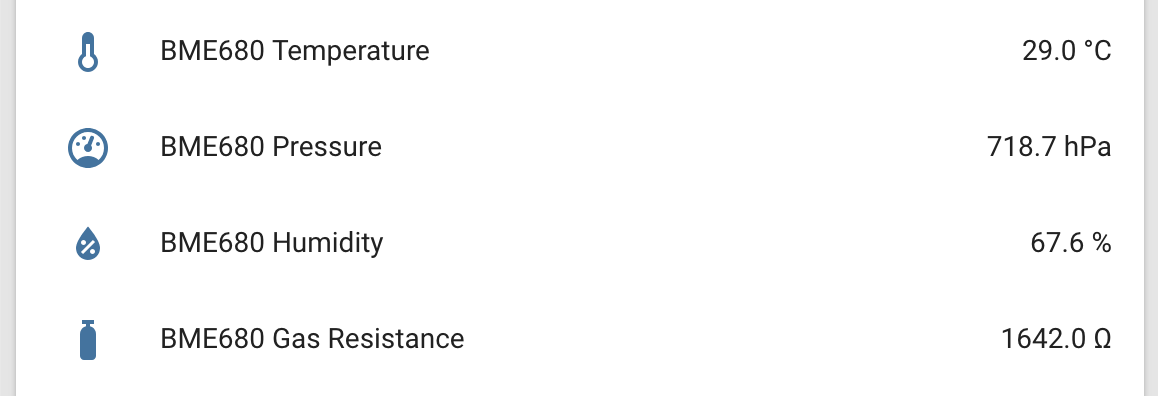

bme680 传感器平台允许您在 ESPHome 中使用 BME680 (数据手册, Adafruit) 温度、压力和湿度传感器。需要在配置中设置 I²C 才能使此传感器工作。

# 示例配置条目
sensor:
  - platform: bme680
    temperature:
      name: "BME680 温度"
      oversampling: 16x
    pressure:
      name: "BME680 压力"
    humidity:
      name: "BME680 湿度"
    gas_resistance:
      name: "BME680 气体阻值"
    address: 0x77
    update_interval: 60s

配置变量

temperature (可选): 温度传感器的信息。
- oversampling (可选): 温度传感器的过采样参数。请参阅过采样选项。
- 传感器的所有其他选项。
pressure (可选): 压力传感器的信息。
- oversampling (可选): 温度传感器的过采样参数。请参阅过采样选项。
- 传感器的所有其他选项。
humidity (可选): 湿度传感器的信息。
- oversampling (可选): 温度传感器的过采样参数。请参阅过采样选项。
- 传感器的所有其他选项。
gas_resistance (可选): 气体传感器的信息。
- 传感器的所有选项。
address (可选, 整数): 手动指定传感器的 I²C 地址。默认为 0x76。另一个地址可以是 0x77。
iir_filter (可选): 设置无限脉冲响应滤波器以提高精度。可选值为 OFF、1x、3x、7x、15x、31x、63x 和 127x。默认为 OFF。
heater (可选): 气体传感器内部加热器的设置。设置此项可禁用内部加热器。
- temperature (可选, 整数): 加热器的目标温度，在 200 到 400 °C 之间。默认为 320。
- duration (可选, 时间): 加热器应处于活动状态的持续时间。最大值为 4032ms。默认为 150ms。
update_interval (可选, 时间): 检查传感器的时间间隔。默认为 60s。

过采样选项

默认情况下，BME680 传感器在请求新值时会对每个值测量 16 次。但是，您可以配置此数量。可能的过采样值：

NONE (跳过该值)
1x
2x
4x
8x
16x (默认)

高级配置

基于 BME680 BSEC 组件索引中的值，添加室内空气质量 (IAQ) 计算和 IAQ 标签。

# 示例配置条目
sensor:
  - platform: bme680
    temperature:
      name: "BME680 温度"
      oversampling: 16x
    pressure:
      name: "BME680 压力"
    humidity:
      id: "humidity"
      name: "BME680 湿度"
    gas_resistance:
      id: "gas_resistance"
      name: "BME680 气体阻值"
    address: 0x77
    update_interval: 60s
  - platform: template
    name: "BME680 室内空气质量"
    id: iaq
    icon: "mdi:gauge"
    # 计算: comp_gas = log(R_gas[ohm]) + 0.04 log(Ohm)/%rh * hum[%rh]
    lambda: |-
      return log(id(gas_resistance).state) + 0.04 *  id(humidity).state;
    state_class: "measurement"
text_sensor:
  - platform: template
    name: "BME680 IAQ 分类"
    icon: "mdi:checkbox-marked-circle-outline"
    lambda: |-
      if (int(id(iaq).state) <= 50) {
        return {"优秀"};
      }
      else if (int(id(iaq).state) <= 100) {
        return {"良好"};
      }
      else if (int(id(iaq).state) <= 150) {
        return {"轻度污染"};
      }
      else if (int(id(iaq).state) <= 200) {
        return {"中度污染"};
      }
      else if (int(id(iaq).state) <= 250) {
        return {"重度污染"};
      }
      else if (int(id(iaq).state) <= 350) {
        return {"严重污染"};
      }
      else if (int(id(iaq).state) <= 500) {
        return {"极度污染"};
      }
      else {
        return {"未知"};
      }
