Belling BL0906 电能监控器

bl0906 传感器平台允许您在 ESPHome 中使用 BL0906 电压/电流/功率和电能传感器。该传感器常见于 Athom EM2 电能表和 Athom EM6 电能表。

NOTE

CT 钳形电流互感器的电流比必须为 2000:1

由于与 BL0906 的通信使用 UART 进行，您需要在配置中添加一个 UART 总线，并将 tx_pin 和 rx_pin 连接到 BL0906。此外，您需要将波特率设置为 19200。

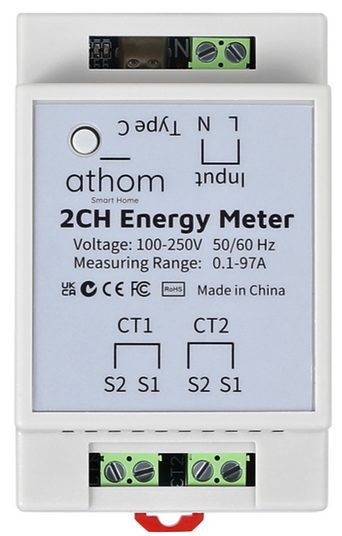

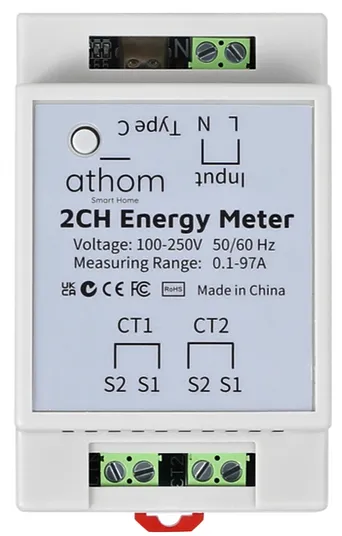

Athom EM2 电能表可以读取 1 个电压通道和 2 个电流通道。

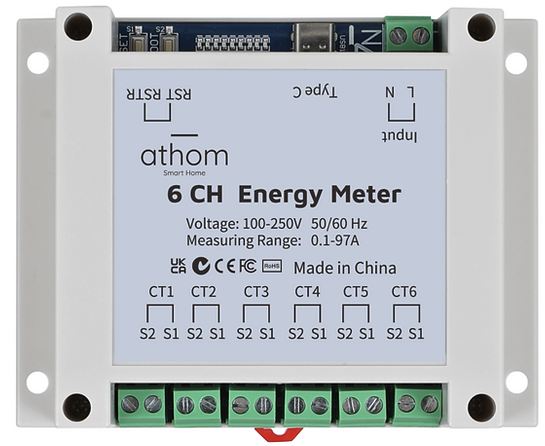

Athom EM6 电能表可以读取 1 个电压通道和 6 个电流通道。

配置变量

frequency (可选): 供电电压的交流线路频率。所有选项来自传感器。
temperature (可选): 芯片内部温度。所有选项来自传感器。
voltage (可选): 使用传感器的电压值，单位为 V。所有选项来自传感器。
channel_1 (可选): 使用通道 1。
- current (可选): 通道 1 的电流值，单位为安培。所有选项来自传感器。
- power (可选): 通道 1 的功率值，单位为瓦特。所有选项来自传感器。
- energy (可选): 通道 1 的电能值，单位为 kWh。所有选项来自传感器。
channel_2 (可选): 使用通道 2。
- current (可选): 通道 2 的电流值，单位为安培。所有选项来自传感器。
- power (可选): 通道 2 的功率值，单位为瓦特。所有选项来自传感器。
- energy (可选): 通道 2 的电能值，单位为 kWh。所有选项来自传感器。
channel_3 (可选): 使用通道 3。
- current (可选): 通道 3 的电流值，单位为安培。所有选项来自传感器。
- power (可选): 通道 3 的功率值，单位为瓦特。所有选项来自传感器。
- energy (可选): 通道 3 的电能值，单位为 kWh。所有选项来自传感器。
channel_4 (可选): 使用通道 4。
- current (可选): 通道 4 的电流值，单位为安培。所有选项来自传感器。
- power (可选): 通道 4 的功率值，单位为瓦特。所有选项来自传感器。
- energy (可选): 通道 4 的电能值，单位为 kWh。所有选项来自传感器。
channel_5 (可选): 使用通道 5。
- current (可选): 通道 5 的电流值，单位为安培。所有选项来自传感器。
- power (可选): 通道 5 的功率值，单位为瓦特。所有选项来自传感器。
- energy (可选): 通道 5 的电能值，单位为 kWh。所有选项来自传感器。
channel_6 (可选): 使用通道 6。
- current (可选): 通道 6 的电流值，单位为安培。所有选项来自传感器。
- power (可选): 通道 6 的功率值，单位为瓦特。所有选项来自传感器。
- energy (可选): 通道 6 的电能值，单位为 kWh。所有选项来自传感器。
total_energy (可选): 所有通道的总电能值，单位为 kWh。所有选项来自传感器。
total_power (可选): 所有通道的总功率值，单位为瓦特。所有选项来自传感器。
update_interval (可选, 时间): 检查传感器的时间间隔。默认值为 60s。
uart_id (可选, ID): 如果要使用多个 UART 总线，请手动指定 UART 组件的 ID。

配置示例

2 通道

# 示例配置
sensor:
  - platform: bl0906
    frequency:
      name: 'Frequency'
    temperature:
      name: 'Temperature'
    voltage:
      name: 'Voltage'
    channel_1:
      current:
        name: 'Current_1'
      power:
        name: 'Power_1'
      energy:
        name: 'Energy_1'
    channel_2:
      current:
        name: 'Current_2'
      power:
        name: 'Power_2'
      energy:
        name: 'Energy_2'
    total_energy:
      name: 'Total_Energy'
    total_power:
      name: 'Total_Power'

6 通道

# 示例配置
sensor:
  - platform: bl0906
    frequency:
      name: 'Frequency'
    temperature:
      name: 'Temperature'
    voltage:
      name: 'Voltage'
    channel_1:
      current:
        name: 'Current_1'
      power:
        name: 'Power_1'
      energy:
        name: 'Energy_1'
    channel_2:
      current:
        name: 'Current_2'
      power:
        name: 'Power_2'
      energy:
        name: 'Energy_2'
    channel_3:
      current:
        name: 'Current_3'
      power:
        name: 'Power_3'
      energy:
        name: 'Energy_3'
    channel_4:
      current:
        name: 'Current_4'
      power:
        name: 'Power_4'
      energy:
        name: 'Energy_4'
    channel_5:
      current:
        name: 'Current_5'
      power:
        name: 'Power_5'
      energy:
        name: 'Energy_5'
    channel_6:
      current:
        name: 'Current_6'
      power:
        name: 'Power_6'
      energy:
        name: 'Energy_6'
    total_energy:
      name: 'Total_Energy'
    total_power:
      name: 'Total_Power'
