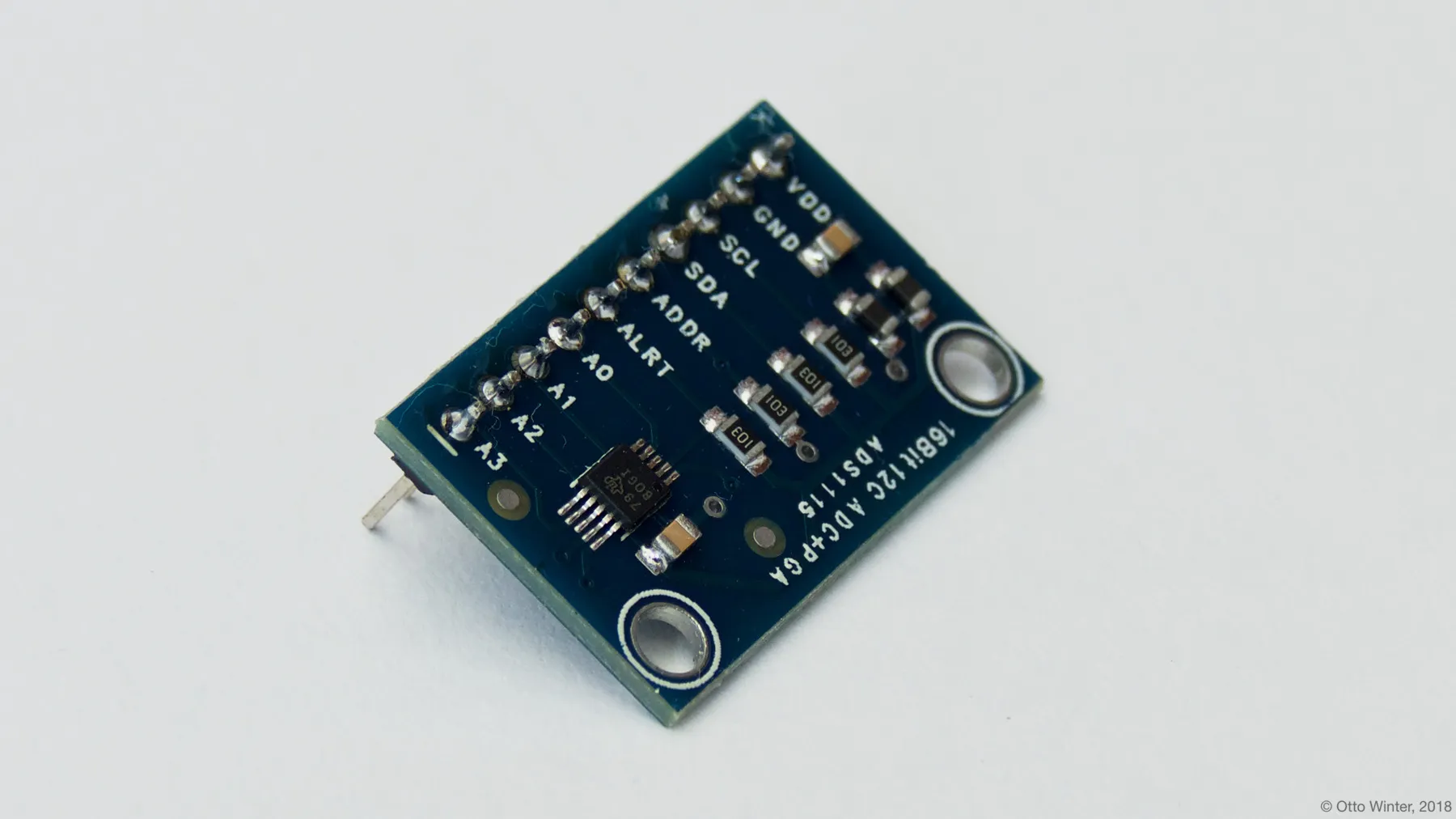

ADS1115 4 通道 16 位 A/D 转换器

组件/集线器

ads1115 域创建一个全局集线器，以便您以后可以使用 ADS1115 传感器平台创建单个传感器。要使用此集线器，首先设置 I²C 总线并将传感器连接到那里指定的引脚。

ads1115:
  - address: 0x48

配置变量

address (必需, 整数): 传感器的 i²c 地址。有关更多信息，请参阅 I²C 地址。
continuous_mode (可选, 布尔值): 设置 ADS1115 是否应连续测量电压或仅在调用更新时测量。请为 Ct Clamp 组件启用此功能。默认为 off。
id (可选, ID): 手动指定此 ADS1115 集线器的 ID。如果您想同时使用多个 ADS1115 集线器，请使用此选项。

I²C 地址

为了允许多个传感器连接到同一 i²c 总线，此传感器硬件的创建者包含了一些更改 i²c 地址的选项。

如果地址引脚拉到 GND，地址为 0x48（默认）。
如果地址引脚拉到 VCC，地址为 0x49。
如果地址引脚连接到 SDA，地址为 0x4a。
如果地址引脚连接到 SCL，地址为 0x4B。

传感器

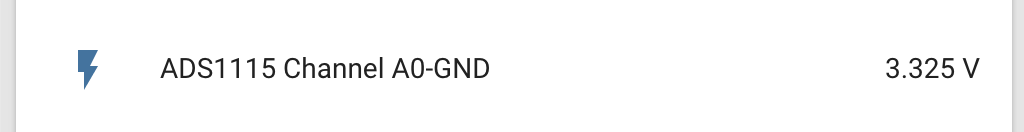

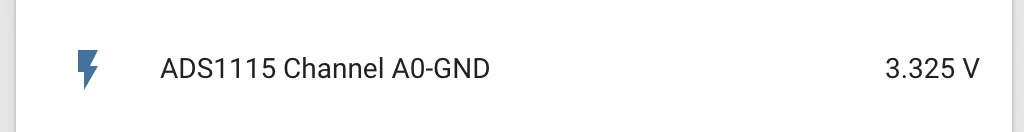

ads1115 传感器允许您在 ESPHome 中使用 ADS1115 sigma-delta ADC 传感器 (数据手册, Adafruit_ADS1115) 或 ADS1015 sigma-delta ADC 传感器 (数据手册, Adafruit_ADS1015)。首先，为您的 ADS1115 传感器设置 ADS1115 集线器，然后使用此传感器平台创建单个传感器，将电压报告给 Home Assistant。

ads1115:
  - address: 0x48
sensor:
  - platform: ads1115
    multiplexer: 'A0_GND'
    gain: 6.144
    name: "ADS1115 通道 A0-GND"

配置变量

multiplexer (必需): 此传感器的多路复用器通道。实际上意味着您想在哪些引脚之间测量电压。
gain (必需, 浮点数): 此传感器的增益。
sample_rate (可选, 整数): 此传感器的采样率。默认为 860。
ads1115_id (可选, ID): 手动指定要使用此传感器的 ADS1115 集线器的 ID。
update_interval (可选, 时间): 检查传感器的时间间隔。默认为 60s。
resolution (可选, 字符串): 此传感器的分辨率。默认为 16 bits。
16 bits
12 bits
传感器的所有其他选项。

多路复用器、增益和采样率

NOTE

根据 (数据手册, Adafruit) 第 7.3 节注释 2： “施加到设备模拟输入的电压不得超过 VDD + 0.3V。” 这意味着如果您用 3.3V 为设备供电，请注意不要向 4 个 AIN 引脚提供超过 3.6V 的电压。

ADS1115 有一个多路复用器，可以配置为在多个引脚配置之间测量电压。这些是：

A0_A1（引脚 0 和引脚 1 之间）
A0_A3（引脚 0 和引脚 3 之间）
A1_A3（引脚 1 和引脚 3 之间）
A2_A3（引脚 2 和引脚 3 之间）
A0_GND（引脚 0 和 GND 之间）
A1_GND（引脚 1 和 GND 之间）
A2_GND（引脚 2 和 GND 之间）
A3_GND（引脚 3 和 GND 之间）

ADS1115 有一个可编程增益放大器 (PGA)，可以帮助您测量不同范围的电压，这些是：

6.144（测量最高 6.144V）
4.096（测量最高 4.096V）
2.048（测量最高 2.048V）
1.024（测量最高 1.024V）
0.512（测量最高 0.512V）
0.256（测量最高 0.256V）

此外，可以调整采样率以减少噪声。请注意，低值会导致高循环延迟。支持的值：

8（8 SPS 或 ADS1015 上为 128 SPS）
16（16 SPS 或 ADS1015 上为 250 SPS）
32（32 SPS 或 ADS1015 上为 490 SPS）
64（64 SPS 或 ADS1015 上为 920 SPS）
128（128 SPS 或 ADS1015 上为 1600 SPS）
250（250 SPS 或 ADS1015 上为 2400 SPS）
475（475 SPS 或 ADS1015 上为 3300 SPS）
860（860 SPS 或 ADS1015 上为 3300 SPS）

ADS1115 可以使用默认设置。使用 ADS1015 时，必须指定分辨率并定义为 12_BITS（或等效表示法如 12 BITS 或 12 bits）。
