Pylontech 电池

Pylontech 组件允许您将 Pylontech 电池的数据获取到 ESPHome 中。 它使用 UART 进行通信。

配置完成后，您可以在项目中使用如下所述的传感器。

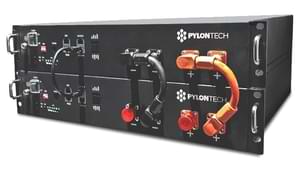

Pylontech 电池

硬件设置

您可以使用标有”Console”的端口连接到 Pylontech 电池。 通过 CAN 或 RS485 的任何连接（例如连接到逆变器）都不会受影响并保持正常工作。

控制台端口提供使用 RJ11 或 RJ45 连接器的 RS232 接口。 电压电平不兼容 TTL。必须在电池和 ESPHome 设备之间放置 RS232 收发器。 基于 MAX3232 的收发器已经过测试且工作良好。

如果您有多个电池，需要连接到主电池的控制台端口。

Pylontech RJ45 控制台端口（US2000C、US3000C、US5000C）

RJ45 引脚	TIA-568B 颜色	TIA-568A 颜色	功能	连接到
3	白/绿	白/橙	Pylontech TX	ESPHome RX（通过收发器）
6	绿色	橙色	Pylontech RX	ESPHome TX（通过收发器）
8	棕色	棕色	GND	GND

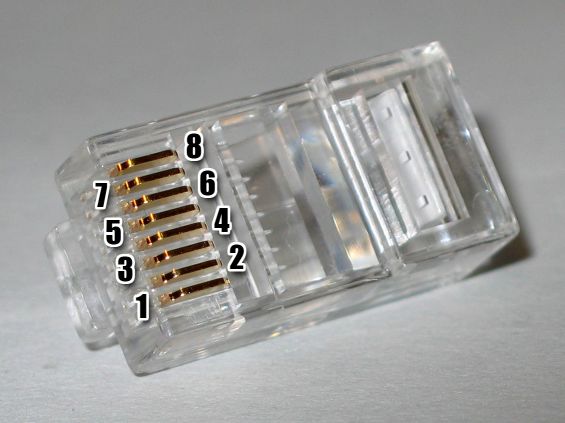

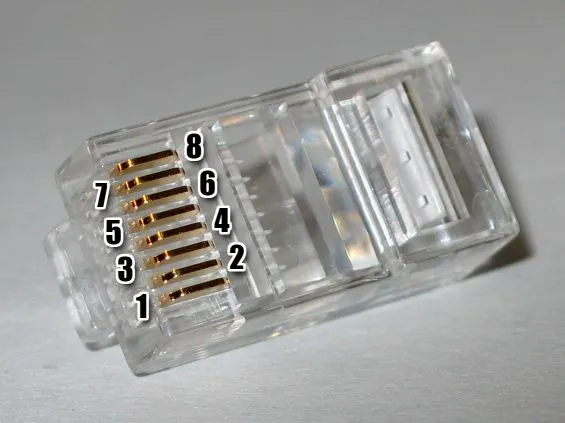

RJ45 引脚定义

Pylontech RJ11 控制台引脚定义（US2000B、US2000）

RJ11 引脚	功能	连接到
2	Pylontech RX	ESPHome TX（通过收发器）
3	Pylontech TX	ESPHome RX（通过收发器）
4	GND	GND

组件/集线器

# 示例配置项
pylontech:

配置变量

• id (必填, ID): 用于此 Pylontech 组件的 id。
• uart_id (可选): UART 总线 ID
• update_interval (可选, 时间): 检查传感器的时间间隔。默认为 60s。

传感器

每个 Pylontech 电池单独报告所有数值。

# 示例配置项
sensor:
  - platform: pylontech
    battery: 1

    voltage:
      name: "电池1 电压"
    current:
      name: "电池1 电流"
    coulomb:
      name: "电池1 荷电状态"

配置变量

• pylontech_id (可选): 如果有多个 pylontech 实例，手动指定 ID。
• battery (必填): 要监控的电池。1 代表主电池，2..16 代表子电池。
• voltage (可选): 电池电压。所有选项来自传感器。
• current (可选): 流入电池的电流。放电时为负值。所有选项来自传感器。
• coulomb (可选): 荷电状态百分比。所有选项来自传感器。
• temperature (可选): 温度。所有选项来自传感器。
• temperature_low (可选): 历史最低温度。所有选项来自传感器。
• temperature_high (可选): 历史最高温度。所有选项来自传感器。
• voltage_low (可选): 最低电芯电压。所有选项来自传感器。
• voltage_high (可选): 最高电芯电压。所有选项来自传感器。
• mos_temperature (可选): MOSFET 温度。所有选项来自传感器。

文本传感器

# 示例配置项
text_sensor:
  - platform: pylontech
    pylontech_id: pylontech0
    battery: 1

    base_state:
      id: bat1_base_state
      name: "电池1 基本状态"

配置变量

• pylontech_id (可选): 如果有多个 pylontech 实例，手动指定 ID。
• battery (必填): 要监控的电池。1 代表主电池，2..16 代表子电池。
• base_state (可选): 基本状态。通常显示 Dischg、Charge 或 Idle。所有选项来自文本传感器。
• voltage_state (可选): 电压状态。通常显示 Normal。所有选项来自文本传感器。
• current_state (可选): 电流状态。通常显示 Normal。所有选项来自文本传感器。
• temperature_state (可选): 温度状态。通常显示 Normal。所有选项来自文本传感器。

能源监控

通过结合模板传感器和积分传感器，可以监控流入和流出所有电池的能源，准备好用于 Homeassistant 能源监控。

sensor:
  - platform: template
    id: pylontech_power
    name: "Pylontech 功率"
    unit_of_measurement: W
    lambda: |-
      auto pwr1 = id(bat1_voltage).state * id(bat1_current).state;
      auto pwr2 = id(bat2_voltage).state * id(bat2_current).state;
      auto pwr = pwr1 + pwr2;
      id(combined_charge_power).publish_state(max(pwr, 0.0f));
      id(combined_discharge_power).publish_state(max(-pwr, 0.0f));
      return pwr;
    update_interval: 5s
    device_class: power
    state_class: measurement

  - platform: template
    id: combined_charge_power

  - platform: template
    id: combined_discharge_power

  - platform: integration
    name: "Pylontech 充电"
    sensor: combined_charge_power
    time_unit: h
    state_class: total_increasing
    device_class: energy
    unit_of_measurement: "Wh"

  - platform: integration
    name: "Pylontech 放电"
    sensor: combined_discharge_power
    time_unit: h
    state_class: total_increasing
    device_class: energy
    unit_of_measurement: "Wh"
