PN7160 NFC

组件/集线器

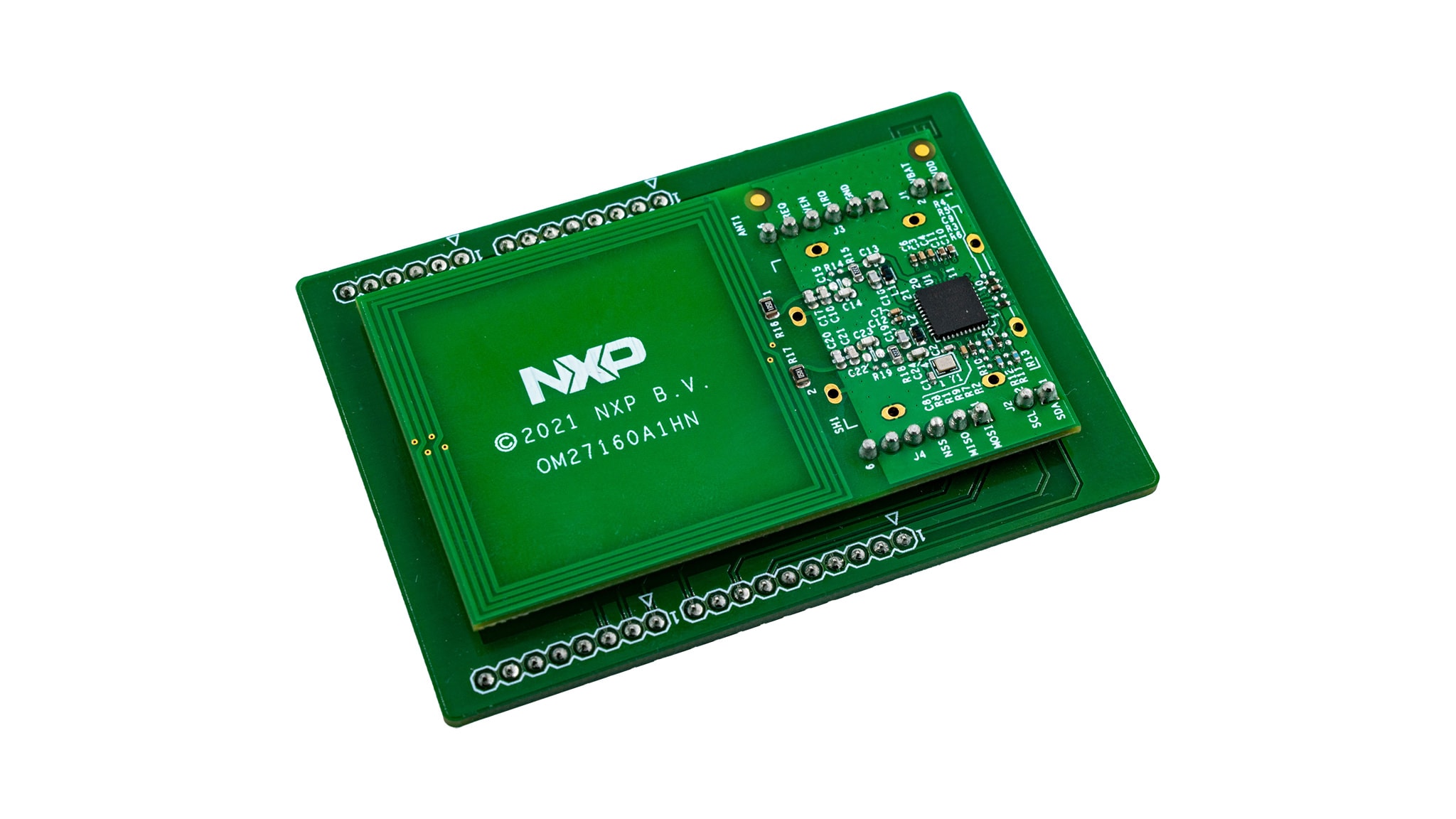

pn7160 组件允许您在 ESPHome 中使用 PN7160 NFC 控制器。此组件是一个全局集线器，通过 SPI 或 I²C 建立与 PN7160 的连接。

在 ESPHome 中，PN7160 可以配置为使用 SPI 或 I²C 协议进行数据通信。请注意，每种总线类型有不同版本的 IC，每个都有不同的零件号；换句话说，总线类型不能通过跳线/开关更改，因为它是在制造时确定的。

您必须确定您拥有的 IC 版本，然后配置相应的总线——SPI 总线或 I²C 总线。

ESPHome 支持此组件的卡片/标签读写以及卡片/标签模拟。默认情况下，仅启用读/写模式；仅当定义了 emulation_message 配置变量时，才会启用卡片/标签模拟（见下文）。无论哪种情况，都可以使用相应的动作独立启用和禁用读写器/写入器（轮询）模式和卡片/标签模拟模式（见下文）。

此外，可以使用 Nfc 平台快速轻松地识别呈送到读写器的标签。

通过 SPI

pn7160_spi 组件允许您在 ESPHome 中使用 SPI 配备的 PN7160 NFC 控制器。

pn7160_spi:
  cs_pin: GPIOXX
  dwl_req_pin: GPIOXX
  irq_pin: GPIOXX
  ven_pin: GPIOXX
  wkup_req_pin: GPIOXX
  emulation_message: https://www.home-assistant.io/tag/pulse_ce
  tag_ttl: 1000ms

配置变量

cs_pin (必填, 引脚模式): 连接到 PN7160 的 NSS（片选）线的引脚。
dwl_req_pin (可选, 引脚模式): 连接到 PN7160 的 DWL_REQ 线的引脚。用于调用 PN7160 的固件更新模式；可能会在将来的版本中使用。
irq_pin (必填, 引脚模式): 连接到 PN7160 的 IRQ 线的引脚。
ven_pin (必填, 引脚模式): 连接到 PN7160 的 VEN 线的引脚。
wkup_req_pin (可选, 引脚模式): 连接到 PN7160 的 WKUP_REQ 线的引脚。可能会在将来的版本中用于改善电源管理。
emulation_message (可选, string): 当被另一个 NFC 卡片/标签读写器（如智能手机）扫描时，此字符串用作 NDEF 格式响应的内容。这允许 PN7160 在作为标签读写器/写入器的同时充当标签。
tag_ttl (可选, 时间): PN7160 无法”看到”标签后，在其被认为已从读写器移除之前必须经过的持续时间。
on_tag (可选, 自动化): 首次读取标签时要执行的自动化。请参阅 on_tag 触发器。
on_tag_removed (可选, 自动化): 标签移除后要执行的自动化。请参阅 on_tag_removed 触发器。
on_emulated_tag_scan (可选, 自动化): 当 PN7160 被另一个标签读写器（如智能手机）扫描时要执行的自动化。请参阅 on_emulated_tag_scan 触发器。
spi_id (可选, ID): 如果要使用多个 SPI 总线，请手动指定 SPI 组件的 ID。
id (可选, ID): 手动指定此组件的 ID。

通过 I²C

pn7160_i2c 组件允许您在 ESPHome 中使用 I²C 配备的 PN7160 NFC 控制器。

pn7160_i2c:
  dwl_req_pin: GPIOXX
  irq_pin: GPIOXX
  ven_pin: GPIOXX
  wkup_req_pin: GPIOXX
  emulation_message: https://www.home-assistant.io/tag/pulse_ce
  tag_ttl: 1000ms

配置变量

dwl_req_pin (可选, 引脚模式): 连接到 PN7160 的 DWL_REQ 线的引脚。用于调用 PN7160 的固件更新模式；可能会在将来的版本中使用。
irq_pin (必填, 引脚模式): 连接到 PN7160 的 IRQ 线的引脚。
ven_pin (必填, 引脚模式): 连接到 PN7160 的 VEN 线的引脚。
wkup_req_pin (可选, 引脚模式): 连接到 PN7160 的 WKUP_REQ 线的引脚。可能会在将来的版本中用于改善电源管理。
emulation_message (可选, string): 当被另一个 NFC 卡片/标签读写器（如智能手机）扫描时，此字符串用作 NDEF 格式响应的内容。这允许 PN7160 在作为标签读写器/写入器的同时充当标签。
tag_ttl (可选, 时间): PN7160 无法”看到”标签后，在其被认为已从读写器移除之前必须经过的持续时间。
on_tag (可选, 自动化): 首次读取标签时要执行的自动化。请参阅 on_tag 触发器。
on_tag_removed (可选, 自动化): 标签移除后要执行的自动化。请参阅 on_tag_removed 触发器。
on_emulated_tag_scan (可选, 自动化): 当 PN7160 被另一个标签读写器（如智能手机）扫描时要执行的自动化。请参阅 on_emulated_tag_scan 触发器。
i2c_id (可选, ID): 如果需要使用多个 I²C 总线，请手动指定 I²C 组件的 ID。
id (可选, ID): 手动指定此组件的 ID。

动作

`tag.set_clean_mode` 动作

使用此动作调用”清除模式”——下一个呈送到 PN7160 的标签将被”清除”，删除标签上的所有数据。

on_...:
  then:
    - tag.set_clean_mode: my_pn7160_id

`tag.set_format_mode` 动作

使用此动作调用”格式化模式”——下一个呈送到 PN7160 的标签将被”格式化”，仅保留标签上空的 NDEF 消息结构。

on_...:
  then:
    - tag.set_format_mode: my_pn7160_id

`tag.set_read_mode` 动作

使用此动作调用”读取模式”——下一个呈送到 PN7160 的标签将被读取。这是组件运行的默认模式。

on_...:
  then:
    - tag.set_read_mode: my_pn7160_id

`tag.set_write_message` 动作

使用此动作设置用于”写入模式”的 NDEF 消息（见下文）。

on_...:
  then:
    - tag.set_write_message:
        message: https://www.home-assistant.io/tag/pulse
        include_android_app_record: false

message (必填, string, 可模板化): 要包含在标签第一个 NDEF 记录中的字符串；通常是一个 URL，如图所示。
include_android_app_record (可选, boolean): 包含某些 Android 操作系统所需的第二个 NDEF 记录。默认为 true。

`tag.set_write_mode` 动作

使用此动作调用”写入模式”——下一个呈送到 PN7160 的标签将其 NDEF 消息设置为 tag.set_write_message 动作定义的消息（见上文）。注意：在调用此模式之前必须设置消息。

on_...:
  then:
    - tag.set_write_mode: my_pn7160_id

`tag.set_emulation_message` 动作

使用此动作设置用于卡片（标签）模拟模式的 NDEF 消息（启用时见下文）。

on_...:
  then:
    - tag.set_emulation_message:
        message: https://www.home-assistant.io/tag/pulse
        include_android_app_record: false

message (必填, string, 可模板化): 要包含在（模拟）标签第一个 NDEF 记录中的字符串；通常是一个 URL，如图所示。
include_android_app_record (可选, boolean): 包含某些 Android 操作系统所需的第二个 NDEF 记录。默认为 true。

`tag.emulation_off` 动作

使用此动作禁用卡片（标签）模拟模式。PN7160 将不再响应来自其他读写器（如智能手机）的请求。

on_...:
  then:
    - tag.emulation_off: my_pn7160_id

`tag.emulation_on` 动作

使用此动作启用卡片（标签）模拟模式。PN7160 将响应来自其他读写器（如智能手机）的请求。

注意： 当启用卡片/标签模拟时，轮询（检测附近的卡片/标签）频率会降低；这通常会导致检测呈送到 PN7160 的卡片/标签的速度稍慢。此行为是正常的，应该预料到；这是 PN7160 在轮询和监听模式之间切换以支持两种功能的结果。

on_...:
  then:
    - tag.emulation_on: my_pn7160_id

`tag.polling_off` 动作

使用此动作禁用卡片（标签）读/写。PN7160 将不再读/写卡片/标签。

on_...:
  then:
    - tag.polling_off: my_pn7160_id

`tag.polling_on` 动作

使用此动作启用卡片（标签）读/写。PN7160 将读/写卡片/标签。

on_...:
  then:
    - tag.polling_on: my_pn7160_id

触发器

`on_tag` 触发器

此自动化将在 PN7160 模块识别标签并读取其 NDEF 消息（如果存在）后立即触发。

此触发器提供的参数 x 是 std::string 类型，格式为 74-10-37-94 的标签 UID。下面的示例配置将在 MQTT 主题 pn7160/tag 上发布标签 ID。

请参阅下文的 NDEF 读取，了解如何使用提供给此触发器的第二个 tag 参数。

pn7160_...:
  # ...
  on_tag:
    then:
      - mqtt.publish:
          topic: pn7160/tag
          payload: !lambda 'return x;'

标签扫描事件也可以使用 homeassistant.tag_scanned 动作发送到 Home Assistant 标签组件。

pn7160_...:
  # ...
  on_tag:
    then:
      - homeassistant.tag_scanned: !lambda 'return x;'

您还可以通过模板传感器将值发送到 Home Assistant：

pn7160_...:
  # ...
  on_tag:
    then:
    - text_sensor.template.publish:
        id: nfc_tag
        state: !lambda 'return x;'

text_sensor:
  - platform: template
    name: "NFC 标签"
    id: nfc_tag

`on_tag_removed` 触发器

此自动化将在 tag_ttl 间隔（见上文）后触发，当 PN7160 不再”看到”先前扫描的标签时。

此触发器提供的参数 x 是 std::string 类型，格式为 74-10-37-94 的已移除标签 UID。下面的示例配置将在 MQTT 主题 pn7160/tag_removed 上发布已移除的标签 ID。

pn7160_...:
  # ...
  on_tag_removed:
    then:
      - mqtt.publish:
          topic: pn7160/tag_removed
          payload: !lambda 'return x;'

`on_emulated_tag_scan` 触发器

如果启用了卡片/标签模拟，当另一个读写器（如智能手机）扫描 PN7160 并读取其响应的 NDEF 消息时，将触发此自动化。此动作没有可用参数，因为数据仅从 PN7160 发送到扫描设备。

pn7160_...:
  # ...
  on_emulated_tag_scan:
    then:
      - rtttl.play: "alert:d=32,o=5,b=160:e6,p,e6,p,e6"

NDEF

PN7160 支持从卡片/标签读取 NDEF 消息以及向卡片/标签写入 NDEF 消息。

NDEF 读取

给定一个使用 Home Assistant Companion App 格式化并写入的 NFC 标签，以下示例将使用 homeassistant.tag_scanned 动作将其 NDEF 消息中包含的标签 ID 发送到 Home Assistant。如果找不到带有标签 ID 的 NDEF 记录，则将标签的 UID 发送到 Home Assistant。

tag 变量可用于在 on_tag 和 on_tag_removed 触发器内运行的任何动作。

pn7160_...:
  # ...
  on_tag:
    then:
      - homeassistant.tag_scanned: !lambda "return tag.has_ha_tag_id() ? tag.get_ha_tag_id() : x;"

NDEF 写入

下面的示例说明如何通过 PN7160 将 NDEF 消息写入卡片/标签。请注意，按钮是触发这些动作的好机制。

第一个示例将向标签写入一个简单的固定 NDEF 消息。

on_...
  then:
    - tag.set_write_message:
        message: https://www.home-assistant.io/tag/pulse
        include_android_app_record: false   # 可选
    - tag.set_write_mode: my_pn7160_id

下一个示例可用于以与 Home Assistant Companion App 相同的方式向标签写入（伪）随机 UUID。

on_...
  then:
    - tag.set_write_message:
        message: !lambda "return nfc::get_random_ha_tag_ndef();"
    - tag.set_write_mode: my_pn7160_id
