TLC5947 LED 驱动器

组件/集线器

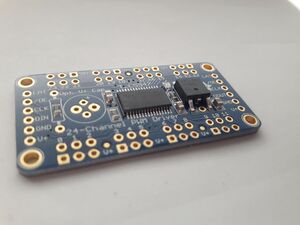

Adafruit 的 TLC5947 开发板

此组件代表 TLC5947 24 通道、12 位 PWM LED 驱动器链，例如在此 Adafruit 开发板上使用。

要使用此组件的通道，您首先需要设置全局 tlc5947 集线器并为其指定 id，然后定义单个输出通道。

# 示例配置条目
tlc5947:
  data_pin: GPIOXX
  clock_pin: GPIOXX
  lat_pin: GPIOXX

配置变量

data_pin (必填, 引脚架构)：连接到 DIN 的引脚。
clock_pin (*必填, 引脚架构)：连接到 CLK 的引脚。
lat_pin (*必填, 引脚架构)：连接到 LAT 的引脚。
oe_pin (可选, 引脚架构)：连接到 /OE (BLANK) 的引脚。
num_chips (可选, 整数)：链中的芯片数量。必须在 1 到 85 范围内。默认为 1。
id (可选, ID)：此 tlc5947 组件使用的 id。如果您同时连接了多个 TLC5947 链，请使用此选项。

输出

tlc5947 输出组件将全局组件/集线器的 tlc5947 通道作为浮点输出暴露。

# 单个输出
output:
  - platform: tlc5947
    id: output_red
    channel: 0
  - platform: tlc5947
    id: output_green
    channel: 1
  - platform: tlc5947
    id: output_blue
    channel: 2

配置变量

id (必填, ID)：此输出组件使用的 id。
channel (*必填, 整数)：选择此输出组件的 TLC5947 链的通道。
tlc5947_id (可选, ID)：手动指定 TLC5947 组件的 ID。如果您想同时使用多个 TLC5947 链，请使用此选项。
所有其他选项来自 Output。
