Shelly 调光器

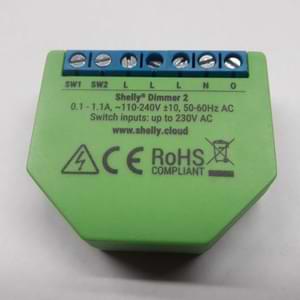

shelly_dimmer 组件为 Shelly Dimmer 2 中的调光和功率计量功能添加支持。与市电的交互通过 STM32 微控制器完成,该微控制器会自动(配置后)刷入开源固件。 关于 Shelly Dimmer 2 硬件的详细分析在 arendst/Tasmota#6914 中给出。

警告!在撰写本文时,似乎无法恢复到”出厂固件”,因为似乎无法恢复 STM32 协处理器的固件。

此组件的配置示例:

logger:
baud_rate: 0
uart:
tx_pin: 1
rx_pin: 3
baud_rate: 115200
sensor:
light:
- platform: shelly_dimmer
name: Shelly Dimmer 2 Light
id: thislight
power:
name: Shelly Dimmer 2 Light Power
voltage:
name: Shelly Dimmer 2 Light Voltage
current:
name: Shelly Dimmer 2 Light Current
max_brightness: 500
firmware:
version: "51.6"
update: true
  • uart_id (可选, ID): 手动指定 UART 集线器的 ID。

NOTE

目前,仅支持 ESP 的第一个硬件 UART,必须像这样配置:

uart:
tx_pin: 1
rx_pin: 3
baud_rate: 115200
  • leading_edge (可选, 布尔值): 调光模式true 表示前沿,false 为后沿。默认为 false

  • min_brightness (可选, 整数): 0..1000 刻度上的最小亮度值,默认为 0。

  • max_brightness (可选, 整数): 0..1000 刻度上的最大亮度值,默认为 1000。

  • warmup_brightness (可选, 整数): 亮度阈值,低于此值调光器在市电电流周期中较晚开启。这可能有助于 LED 调光。值为 0..1000,默认为 0。

  • nrst_pin (可选, 引脚): 与 STM32 的 “NRST” 连接的引脚。默认为 “GPIO5”。

  • boot0_pin (可选, 引脚): 与 STM32 的 “BOOT0” 连接的引脚。默认为 “GPIO4”。

  • current (可选): 以安培为单位的电流传感器。所有选项来自传感器

  • voltage (可选): 以伏特为单位的电压传感器。仅在连接零线时准确。所有选项来自传感器

  • power (可选): 以瓦特为单位的有功功率传感器。仅在连接零线时准确。所有选项来自传感器

  • firmware (可选):

    • version (可选): 微控制器上预期的固件版本字符串。默认为 “51.6”,另一个已知良好的固件是 “51.5”。
    • url (可选, 字符串): 下载固件的 URL。已知固件版本默认为 github。
    • sha256 (可选): 用于与下载的固件进行比较的哈希值。默认为已知固件版本的正确哈希值。
    • update (可选): 如有必要是否更新 STM 的固件?默认为 false。

NOTE

首次使用 esphome 刷写 Shelly Dimmer 时,也需要自动刷写 STM 固件才能使调光器工作,并通过以下配置启用:

firmware:
version: "51.6" #<-- 在此处设置版本
update: true

用户无需任何操作即可刷写 STM32。在撰写本文时,无法恢复 STM32 上的出厂固件。
