H 桥风扇

hbridge 风扇平台允许您使用兼容的 H 桥（L298N、DRV8871、MX1508、BTS7960、L9110S、DRV8833、TB6612 等）来控制风扇（或电机/电磁阀）。

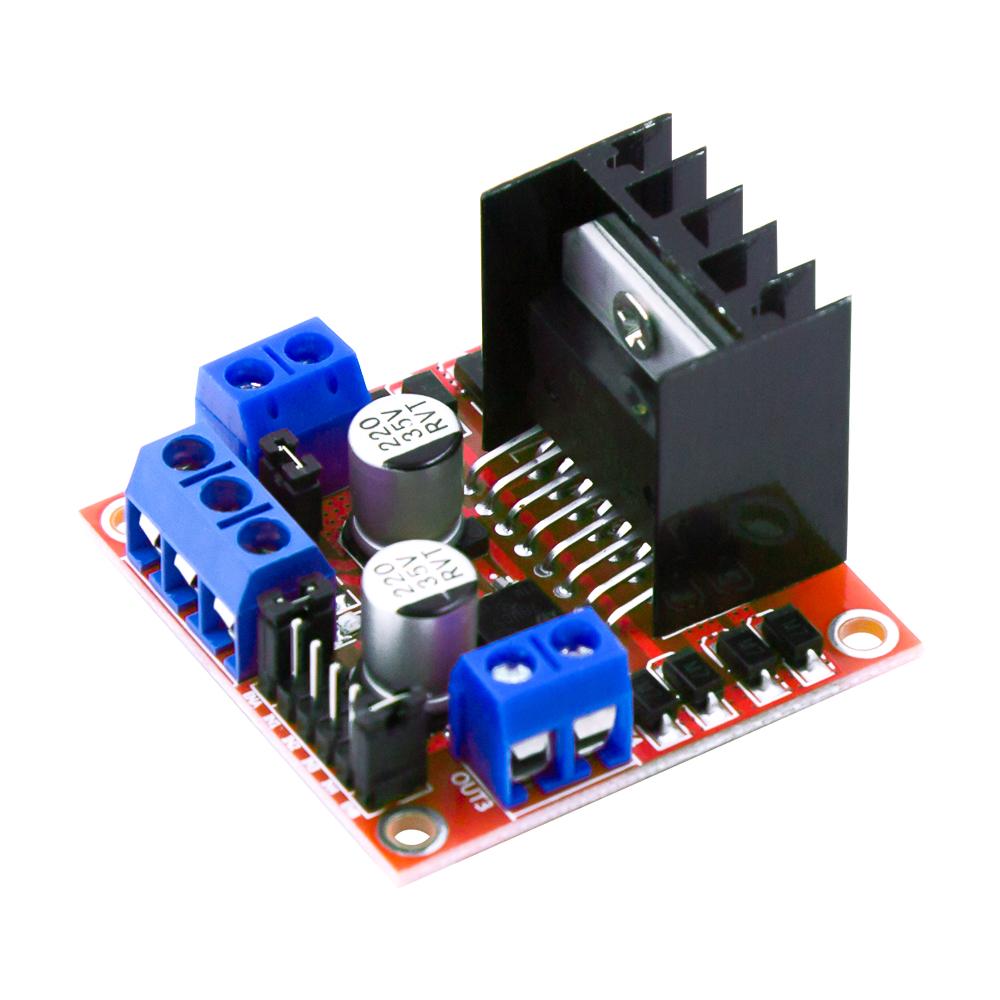

L298N H 桥模块。图片由 kuongshun 提供。

# 示例配置条目
fan:
  - platform: hbridge
    id: my_fan
    name: "Living Room Fan"
    pin_a: motor_forward_pin
    pin_b: motor_reverse_pin
    # enable_pin: motor_enable
    decay_mode: slow   # 慢衰减模式（滑行）或快衰减（制动）。

配置变量

pin_a (必填, ID): 连接到 H 桥引脚 A（或 IN1 等）的浮点输出的 ID。
pin_b (必填, ID): 连接到 H 桥引脚 B（或 IN2 等）的浮点输出的 ID。
enable_pin (可选, ID): 连接到 H 桥使能引脚的浮点输出的 ID（如果 H 桥使用使能）。
decay_mode (可选, string): 您想要在 H 桥上使用的衰减模式。slow（滑行）或 fast（制动）。默认为 slow。
speed_count (可选, int): 设置支持的离散速度级别数量。该值用于计算每个速度的百分比。例如，2 表示您有 50% 和 100%，而 100 将允许输出以 1% 增量。默认为 100。
preset_modes (可选): 此风扇的预设模式列表。预设模式可用于自动化（即 on_preset_set）。
Fan 组件的所有其他选项。

`fan.hbridge.brake` 动作

将所有 H 桥引脚设置为高电平，短路风扇/电机的绕组并强制电机主动停止。

on_...:
  then:
    - fan.hbridge.brake: my_fan
