ST7735 显示屏

ST7735 显示驱动。

用法

Section titled “用法”

ST7735 组件允许您在 ESPHome 中使用 ST7735 显示屏 （数据手册和信息， Adafruit）。 它使用 SPI 总线进行通信。

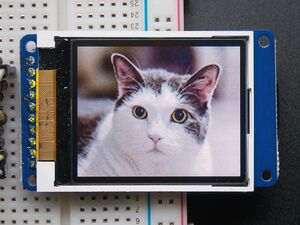

ST7735 显示屏

WARNING

此组件已变得多余，因为 ST7735 现在由 Mipi Spi 支持。 此组件可能会在未来版本中移除。

市面上有众多的板型。有些初始化方式也不同。此驱动程序将提供一些选项来缩小正确的设置范围。

# 配置示例
display:
  - platform: st7735
    model: "INITR_18BLACKTAB"
    reset_pin: D4
    cs_pin: D1
    dc_pin: D2
    rotation: 0
    device_width: 128
    device_height: 160
    col_start: 0
    row_start: 0
    eight_bit_color: true
    update_interval: 5s

配置变量

Section titled “配置变量”

  • model (**必填”, 字符串)：要使用的型号，以下选项之一：

    • INITR_BLACKTAB
    • INITR_GREENTAB
    • INITR_REDTAB
    • INITR_MINI160X80
    • INITR_18BLACKTAB
    • INITR_18REDTAB

  • cs_pin (**必填”, 引脚模式)：CS 引脚。

  • dc_pin (**必填”, 引脚模式)：DC 引脚。

  • device_width (**必填”, int)：设备宽度。默认为 128

  • device_height (**必填”, int)：设备高度。默认为 160

  • col_start (**必填”, int)：起始列偏移。默认值取决于 model。

  • row_start (**必填”, int)：起始行偏移。默认值取决于 model。

  • use_bgr (可选, 布尔值)：使用 BGR 模式。默认为 false。

  • invert_colors (可选, 布尔值)：反转 LCD 颜色。默认为 false。

  • eight_bit_color (可选, 布尔值)：8 位模式。默认为 false。这可以节省显示屏所需缓冲区的 50%。

  • reset_pin (可选, 引脚模式)：RESET 引脚。

  • update_interval (可选, 时间)：显示更新之间的时间。默认为 1s。

内存说明

Section titled “内存说明”
  • 8 位颜色可节省所需缓冲区的 50%。
  • eight_bit_color: true 160x128 = 20480 对于内存受限的设备很重要
  • eight_bit_color: false 160x128x2 = 40960

型号

Section titled “型号”
  • INITR_GREENTAB
  • INITR_REDTAB
  • INITR_BLACKTAB
  • INITR_MINI160X80
  • INITR_18BLACKTAB
  • INITR_18REDTAB
