SSD1331 OLED 显示屏

用法

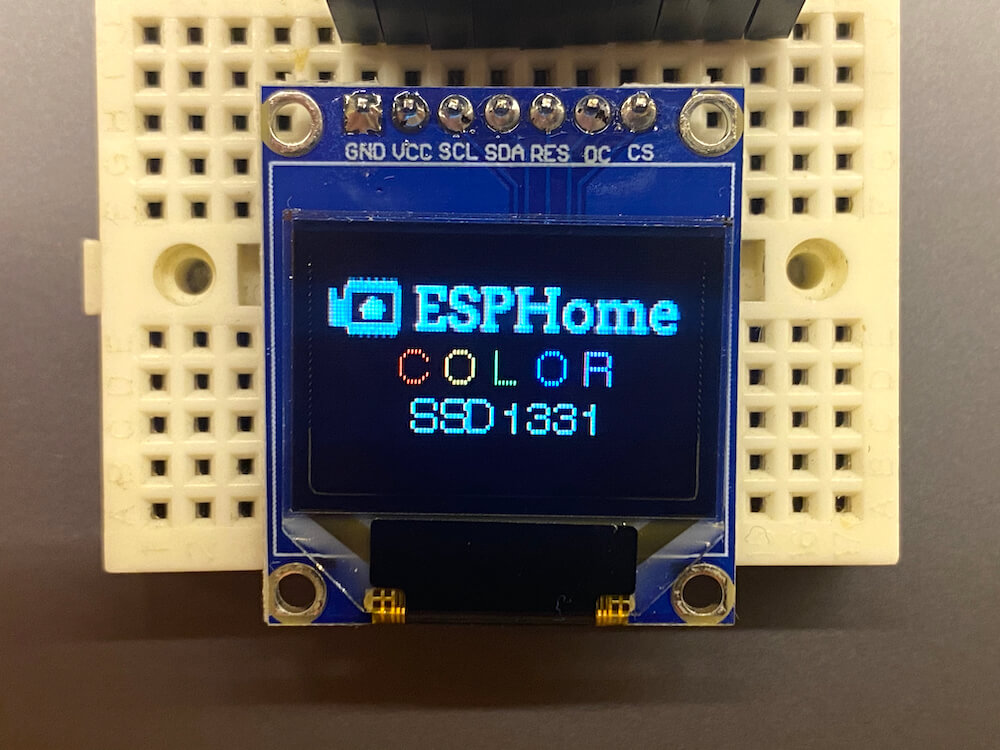

ssd1331_spi 显示平台允许您在 ESPHome 中使用 SSD1331（数据手册， Adafruit）显示屏。此组件适用于通过 4 线 SPI 总线连接的显示屏。

将 CLK (CK)、MOSI (SI)、CS (OC)、DC 和 RST (R) 连接到 ESP 上的引脚。对于电源，Adafruit 模块需要在其 + 引脚上连接 5 伏电压。将 GND 或 G 引脚连接到地。

# 配置示例
spi:
  clk_pin: D5
  mosi_pin: D7

display:
  - platform: ssd1331_spi
    reset_pin: D0
    cs_pin: D8
    dc_pin: D1
    lambda: |-
      it.print(0, 0, id(font), "Hello World!");

配置变量

dc_pin (**必填”, 引脚模式)：DC 引脚。
reset_pin (可选, 引脚模式)：RESET 引脚。
cs_pin (可选, 引脚模式)：CS 线连接到的 ESP 引脚。如果这是 SPI 总线上唯一的设备，CS 线可以连接到 GND。
lambda (可选, lambda)：用于在显示屏上渲染内容的 lambda。详见显示渲染引擎。
update_interval (可选, 时间)：重新绘制屏幕的间隔。默认为 5s。
pages (可选, 列表)：显示页面而不是单个 lambda。详见显示页面。
id (可选, ID)：手动指定用于代码生成的 ID。

配置示例

您可能希望在 YAML 配置中添加 color: 部分，以便更轻松地使用颜色；有关此可选配置部分的更多详细信息，请参阅 color。

color:
  - id: my_red
    red: 100%
    green: 3%
    blue: 5%

...

display:
    ...
    lambda: |-
      it.rectangle(0,  0, it.get_width(), it.get_height(), id(my_red));

要引入彩色图像：

image:
  - file: "image.jpg"
    id: my_image
    resize: 96x64
    type: RGB

...

display:
    ...
    lambda: |-
      it.image(0, 0, id(my_image));
