PCD 8544 显示屏 (Nokia 5110/3310)

用法

pcd8544 显示平台允许您在 ESPHome 中使用 PCD8544（Adafruit）显示屏。此显示屏使用 4 线 SPI 总线连接。

这是一种单色 LCD 显示屏，曾用于旧款 Nokia 5110/3310 手机。

显示屏分辨率为 84x48 像素。

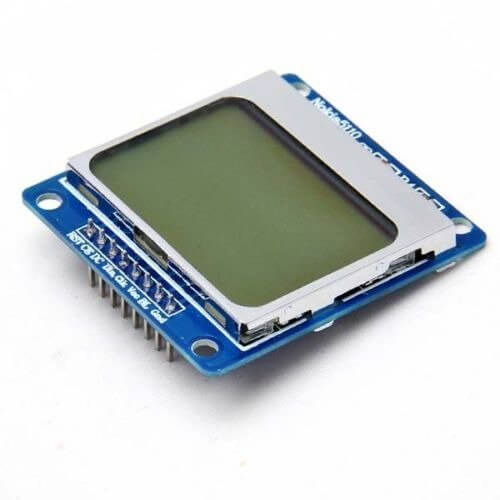

PCD8544 显示屏

将 CLK、DIN、CS (CE)、DC 和 RST 连接到 ESP 上的引脚。对于电源，将 VCC 连接到 3.3V，GND 连接到 GND。

# 配置示例
spi:
  clk_pin: D5
  mosi_pin: D7

display:
  - platform: pcd8544
    reset_pin: D0
    cs_pin: D8
    dc_pin: D1
    contrast: 0x7f
    lambda: |-
      it.print(0, 0, id(font), "Hello World!");

背光

要使用背光，需要将 LIGHT 引脚连接到地。如果连接到 GPIO 引脚，可以从 ESPHome 控制它。请参阅单色灯。

配置变量

reset_pin (**必填”, 引脚模式)：RESET 引脚。
cs_pin (**必填”, 引脚模式)：CS 引脚。
dc_pin (**必填”, 引脚模式)：DC 引脚。
lambda (可选, lambda)：用于在显示屏上渲染内容的 lambda。详见显示渲染引擎。
update_interval (可选, 时间)：重新绘制屏幕的间隔。默认为 5s。
pages (可选, 列表)：显示页面而不是单个 lambda。详见显示页面。
id (可选, ID)：手动指定用于代码生成的 ID。
contrast (可选, int)：设置屏幕对比度 (0-255)。默认为 0x7f。
