MAX7219 数码管点阵显示屏

max7219 显示平台允许您在 ESPHome 中使用 MAX7219 数码管点阵。请注意，此组件仅适用于数码管”点阵”显示屏，对于七段数码管显示屏，请参见 Max7219。

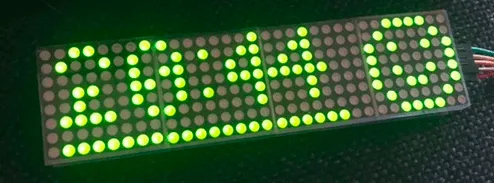

MAX7219 数码管点阵显示屏。

由于与 MAX7219 数码管的通信使用 SPI，您需要在配置中有 SPI 总线，并设置 mosi_pin（不需要 miso_pin）。 将 VCC 连接到 3.3V（制造商建议 4+ V，但 3.3V 似乎工作正常），DIN 连接到您的 mosi_pin， CS 连接到您设置的 cs_pin，最后将 GND 连接到 GND。

您甚至可以通过将链中前一个芯片的 DOUT 连接到下一个 DIN 来菊花链连接多个 MAX7219。 超过约 3 个芯片时，3.3V 可能不够，因此您可能需要使用逻辑电平转换器。

# 配置示例
spi:
  clk_pin: D0
  mosi_pin: D1

display:
  - platform: max7219digit
    cs_pin: D2
    num_chips: 4
    intensity: 15
    lambda: |-
      it.print(0, 0, id(digit_font), "HELLO!");

配置变量

• cs_pin (*必填, 引脚模式)：您连接 CS 线的引脚。

• num_chips (可选, int)：您希望用于菊花链连接的芯片数量。默认为 4。

• rotate_chip (可选)：旋转每个 8x8 芯片。有效值为 0、90、180 和 270。 默认为 0。

• scroll_enable (可选, 布尔值)：当内容不适合时启用滚动模式。默认为 true。

• scroll_mode (可选)：设置滚动模式。可选 CONTINUOUS 或 STOP。默认为 CONTINUOUS

  • CONTINUOUS：始终滚动，文本连续重复，您可能需要在末尾添加一些分隔。

  • STOP：文本结束后等待 scroll_dwell 时间，然后将滚动重置到起点。

• scroll_speed (可选, 时间)：设置滚动速度。默认为 250ms

• scroll_delay (可选, 时间)：设置滚动开始前的延迟时间。默认为 1s。

• scroll_dwell (可选, 时间)：设置滚动结束后的等待时间，然后重新开始。 这仅在 STOP 模式下使用。默认为 1s。

• reverse_enable (可选, 布尔值)：对于某些显示屏，显示顺序是反向的（“DCBA”）。此选项将显示再次反转为（“ABCD”）。默认为 false。

• intensity (可选, int)：MAX7219 驱动输出的强度。范围从 0（最弱）到 15（最亮）。默认为 15。

• lambda (可选, lambda)：用于在 MAX7219 上渲染内容的 lambda。 详见渲染 Lambda。

• update_interval (可选, 时间)：重新绘制屏幕的间隔。默认为 1s。

• spi_id (可选, ID)：如果要使用多个 SPI 总线，手动指定 SPI 组件 的 ID。

• id (可选, ID)：手动指定用于代码生成的 ID。

• num_chip_lines (可选, int)：如果要以多行模式使用显示屏，设置行数。默认为 1 示例：https://github.com/esphome/esphome/pull/1622#issue-836179156

• chip_lines_style (可选)：多行模式下的线路如何连接？可能的值是 zigzag 和 snake。默认为 snake

• flip_x (可选, 布尔值)：翻转屏幕上的水平轴。默认为 false。

动作

以下动作是下一节中显示的 LAMBDA 函数的副本。

max7219digit.invert_on / max7219digit.invert_off 动作

此动作 max7219digit.invert_on 将反转显示屏。即背景像素亮起，文本像素熄灭。max7219digit.invert_off 将显示屏设置回正常状态。背景像素仅在下次更新时设置，在各种函数如 print、line 等中绘制的像素直接受反转命令影响。

max7219digit.turn_on / max7219digit.turn_off 动作

可以使用动作 max7219digit.turn_on / max7219digit.turn_off “动态”地开关显示屏。

max7219digit.reverse_on / max7219digit.reverse_off 动作

使用这些动作，您可以将显示方向从从左到右反转为从右到左。

max7219digit.intensity 动作

可以使用此动作”动态”设置屏幕强度。

• intensity (可选, int)：MAX7219 驱动输出的强度。范围从 0（最弱）到 15（最亮）。默认为 15。

渲染 Lambda

MAX7219 数码管基于完整的显示渲染引擎，因为每个 max7219 芯片有 8 X 8 的单个像素概念。在 lambda 中，像所有其他显示屏一样，您会获得一个名为 it 的变量。在基本显示集中添加了一些”特殊”命令。

display:
  - platform: max7219digit
    cs_pin: D8
    num_chips: 4
    lambda: |-
      it.strftime(0, 0, id(digit_font), "%H:%M", id(hass_time).now());
      it.image(24, 0, id(my_image));
      it.line(1, 7, 21, 7);
font:
  - file: "pixelmix.ttf"
    id: digit_font
    size: 6

time:
  - platform: homeassistant
    id: hass_time

image:
  - file: "smile.png"
    id: my_image

这大致是用于显示图中 MAX7219 的代码。

字体使用

由于 8x8 点阵显示屏的高度只有 8 像素，不建议使用 TrueType 字体显示文本。渲染单个字符时很容易出现不美观的伪影。bdf 格式的位图字体更合适。例如 5x7.bdf 或 5x8.bdf

滚动

默认情况下，MAX7219Digit 显示屏启用滚动。参数可以在 YAML 文件中设置。 也可以在 Lambda 中通过添加以下命令来更改：

it.scroll(<on/off>, <mode>, <speed>, <delay>, <dwell>);

• on/off -> 开启或关闭滚动，使用 true 或 false
• mode -> max7219digit::CONTINUOUS 表示连续滚动，max7219digit::STOP = 在末尾停止并重置
• speed -> 设置滚动速度（每移动一个点的毫秒数）
• delay -> 滚动开始时的暂停时间
• dwell -> 滚动结束时的暂停（仅在模式 1 中）

display:
  - platform: max7219digit
    # ...
    lambda: |-
      # ...
      it.scroll(true, max7219digit::CONTINUOUS, 100, 5000, 1500);
      // 或
      it.scroll(true, max7219digit::CONTINUOUS);
      // 或
      it.scroll(true);

• 如果文本适合屏幕，屏幕不会滚动。
• printdigit("...") 和 printdigitf("...") 显示文本的替代方式不会滚动

屏幕反转

display:
  - platform: max7219digit
    # ...
    lambda: |-
      it.invert_on_off(true);
      // 在位置 0（左侧）打印 Hello
      it.print(0,0, id(digit_font), "Hello!");

函数 it.invert_on_off(true); 将反转显示屏。即背景像素亮起，文本像素熄灭。it.invert_on_off(false); 将显示屏设置回正常状态。如果不使用参数：it.invert_on_off(); 反转将从开切换到关，反之亦然。这将在每次更新显示屏时发生。 因此会创建闪烁效果。背景像素仅在下次更新时设置，在各种函数如 print、line 等中绘制的像素直接受反转命令影响。

display:
  - platform: max7219digit
    # ...
    lambda: |-
      it.invert_on_off(true);
      // 在位置 0（左侧）打印 Hello
      it.print(0,0, id(digit_font), "Hello!");
      it.line(0, 0, 31, 7, COLOR_OFF);

此代码只会影响屏幕上绘制的线条。线条将从左上角到右下角擦除像素。 背景不受影响。

屏幕强度

可以在 lambda 代码中通过以下命令”动态”设置屏幕强度：it.intensity(0 .. 15)。

display:
  - platform: max7219digit
    # ...
    lambda: |-
      it.intensity(10);

屏幕开关

可以在 lambda 代码中通过以下命令”动态”开关显示屏：it.turn_on_off(true or false)。

display:
  - platform: max7219digit
    # ...
    lambda: |-
      it.turn_on_off(true);

为了快速显示，代码中嵌入了一些附加命令和相关的 8 像素字体。可以使用三种方法（printdigit、printdigitf 和 strftimedigit）来显示字符。每个 8 X 8 网格用于显示单个字符。所以空间利用率不高。命令格式为：it.printdigit("1234"); 或 it.printdigitf("%s","1234");

请参阅格式化文本了解 printf 格式规则的快速介绍，参阅显示时间了解 strftime 时间格式的介绍。

另见

• Display 显示组件
• Nick Gammon 的 MAX7219 库
• API Reference: max7219.h
