基于电流的 Cover

current_based Cover 平台允许您通过使用电流传感器检测完全打开和完全关闭状态来创建具有位置控制的 Cover。这在使用带有集成机械限位开关的电机时非常有用。在 Cover 操作期间，组件监视电流消耗以检测电机何时停止。

当请求完全打开或关闭时，相应的继电器将保持开启，直到电机消耗的电流低于一定量。需要在配置中指定电流大小。

可以指定打开和关闭持续时间，以允许 ESPHome 近似 Cover 的当前位置。

此类型的 Cover 还提供安全功能，如基于电流的障碍物检测和可配置的自动回滚，以及继电器故障检测：如果在相反操作电路中有电流流动（通常由焊接继电器引起），则操作取消。

WARNING

根据 Cover 和电机类型，障碍物可能在被检测到之前已经对 Cover 造成物理损坏。验证您的设置，确保电流消耗会在造成任何物理损坏之前足够增加以便检测。使用风险自负。

# 示例配置条目
cover:
  - platform: current_based
    name: "Current Based Cover"

    open_sensor: open_current_sensor
    open_moving_current_threshold: 0.5
    open_obstacle_current_threshold: 0.8
    open_duration: 12s
    open_action:
      - switch.turn_on: open_cover_switch

    close_sensor: close_current_sensor
    close_moving_current_threshold: 0.5
    close_obstacle_current_threshold: 0.8
    close_duration: 10s
    close_action:
      - switch.turn_on: close_cover_switch

    stop_action:
      - switch.turn_off: close_cover_switch
      - switch.turn_off: open_cover_switch

    obstacle_rollback: 30%
    start_sensing_delay: 0.8s

配置变量

open_sensor (必填, ID): 打开电流传感器。
open_action (必填, 动作): 当远程请求打开 Cover 时应执行的动作。
open_duration (必填, 时间): Cover 从完全关闭状态打开所需的时间量。
open_moving_current_threshold (必填, float): 电机应消耗的电流量（安培），以认为 Cover 正在打开。
open_obstacle_current_threshold (必填, float): 电机应消耗的电流量（安培），以认为 Cover 在打开过程中被阻塞。
close_sensor (必填, ID): 关闭电流传感器。
close_action (可选, 动作): 当远程请求关闭 Cover 时应执行的动作。
close_duration (必填, 时间): Cover 从完全打开状态关闭所需的时间量。
close_moving_current_threshold (必填, float): 电机应消耗的电流量（安培），以认为 Cover 正在关闭。
close_obstacle_current_threshold (必填, float): 电机应消耗的电流量（安培），以认为 Cover 在关闭过程中被阻塞。
stop_action (必填, 动作): 应执行以停止 Cover 的动作。
max_duration (可选, 时间): Cover 应打开或关闭的最大持续时间。用于保护功能异常的电机集成限位开关。
start_sensing_delay (可选, 时间): 移动开始时电流检测将被禁用的时间量。电机可能需要一些时间才能达到其平均消耗量。较低的值可能因为第一次电流读数发生在电流上升期间而导致立即停止。默认为 500ms。
obstacle_rollback (可选, percentage): 检测到障碍物时 Cover 将执行的回滚百分比。默认为 10%。
malfunction_detection (可选, boolean): 启用以检测故障（通常是焊接继电器）。默认为 True。
malfunction_action (可选, 动作): 检测到继电器故障时应执行的动作。故障可能需要设备维护。您可以使用此动作通知其他系统有关此情况
Cover 的所有其他选项。

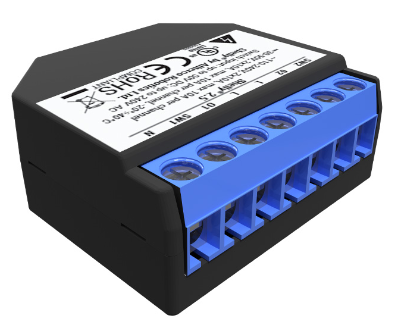

与 Shelly 2.5 配合使用

Shelly 2.5 是此平台的完美硬件。它具有两个带电流监控的输出（得益于内置 ADE7953），外形非常小巧（39mm x 36mm x 17 mm）。它还具有 NTC 温度传感器。

这些设备通常运行温度较高（在 20ºC 室温下约 55Cº）。长期重负载（接近其额定限制）可能会使设备过热。强烈建议使用 NTC 温度传感器监视设备温度，如果温度超过 90ºC 则关闭设备。此安全功能也存在于原始固件中。

WARNING

ADE7953 IRQ 线连接到 GPIO16。ADE7953 的 irq_pin 参数必须设置为 GPIO16 以防止设备过热（空闲时 >70ºC）。

配置示例：

esphome:
  name: Shelly 2.5

esp8266:
  board: esp01_1m
  restore_from_flash: true

i2c:
  sda: GPIO12
  scl: GPIO14

sensor:
  - platform: ade7953_i2c
    irq_pin: GPIO16
    voltage:
      name: Shelly 2.5 Mains Voltage
      internal: true
      filters:
        - throttle: 5s
    current_a:
      name: Shelly 2.5 Open Current
      id: open_current
      internal: true
    current_b:
      name: Shelly 2.5 Close Current
      id: close_current
      internal: true
    update_interval: 0.5s

  # NTC 温度
  - platform: ntc
    sensor: temp_resistance_reading
    name: Shelly 2.5 Temperature
    unit_of_measurement: "°C"
    accuracy_decimals: 1
    calibration:
      b_constant: 3350
      reference_resistance: 10kOhm
      reference_temperature: 298.15K
    on_value_range:
      above: 90
      then: # 过热安全关闭
        - switch.turn_on: _shutdown

  - platform: resistance
    id: temp_resistance_reading
    sensor: temp_analog_reading
    configuration: DOWNSTREAM
    resistor: 32kOhm
    internal: true
  - platform: adc
    id: temp_analog_reading
    pin: A0
    update_interval: 30s
    internal: true

binary_sensor:
  - platform: gpio
    pin:
      number: GPIO13
    name: Shelly 2.5 Open Button
    on_press:
      then:
        cover.open: blind

  - platform: gpio
    pin:
      number: GPIO5
    name: Shelly 2.5 Close Button
    on_press:
      then:
        cover.close: blind

switch:
  - platform: shutdown
    id: _shutdown
    name: Shelly 2.5 Shutdown

  - platform: gpio
    id: open_relay
    name: Shelly 2.5 Open Relay
    pin: GPIO15
    restore_mode: RESTORE_DEFAULT_OFF
    interlock: &interlock [open_relay, close_relay]
    interlock_wait_time: 200ms

  - platform: gpio
    id: close_relay
    name: Shelly 2.5 Close Relay
    pin: GPIO4
    restore_mode: RESTORE_DEFAULT_OFF
    interlock: *interlock
    interlock_wait_time: 200ms

# 示例配置条目
cover:
  - platform: current_based
    name: Blind
    id: blind

    open_sensor: open_current
    open_moving_current_threshold: 0.5
    open_duration: 12s
    open_action:
      - switch.turn_on: open_relay
    close_sensor: close_current
    close_moving_current_threshold: 0.5
    close_duration: 10s
    close_action:
      - switch.turn_on: close_relay
    stop_action:
      - switch.turn_off: close_relay
      - switch.turn_off: open_relay
    obstacle_rollback: 30%
    start_sensing_delay: 0.8s
    malfunction_detection: true
    malfunction_action:
      then:
        - logger.log: "检测到故障。继电器焊接。"

status_led:
  pin:
    number: GPIO0
    inverted: yes
