DSMR Smart Meter

这是一个适用于比利时、荷兰、卢森堡和瑞典智能电表的传感器平台，这些电表需符合 DSMR（Dutch Smart Meter Requirements）标准，也称为 “Slimme meter” 或 “P1 poort”。带有 “HAN port” 的瑞典电表不受此集成支持。

目前通过 Nigel Dokter 编写的 dsmr_parser 模块支持 DSMR V2.2、V3、V4、V5、比利时 V5 变体、卢森堡 V5 变体（Smarty）、瑞典 V5 变体，以及德国的 EasyMeter Q3D。
有关 DSMR 的官方信息，请参阅：DSMR Document
有关 P1 端口的官方信息，请参阅：P1 Companion Standard
有关非官方硬件连接示例，请参阅：Domoticx
有关瑞典变体的官方信息，请参阅：Swedish specification
有关匈牙利 E.ON 变体的官方信息，请参阅：E.ON Hungary P1 port specification
支持集成在 RFXtrx 设备中的 P1 电缆。

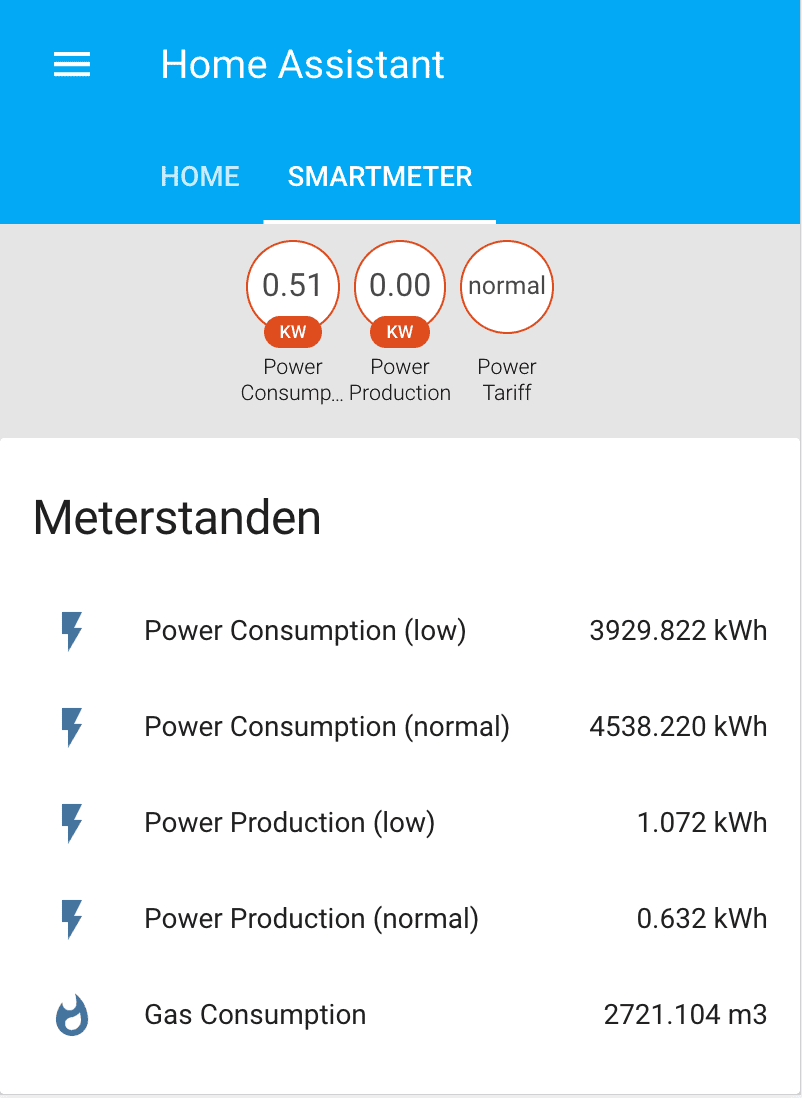

DSMR 集成截图

配置

对于比利时电表，请选择 DSMR 版本 5B
对于荷兰电表，请选择 DSMR 版本 2.2、4 或 5
对于卢森堡电表，请选择 DSMR 版本 5L
对于瑞典电表，请选择 DSMR 版本 5S
对于 EasyMeter Q3D，请选择 DSMR 版本 Q3D
对于匈牙利 E-ON 电表（以及大多数其他匈牙利电表），请选择 DSMR 版本 5EONHU

选项

要配置 DSMR 集成的选项，请前往设置 > 设备与服务，然后在 DSMR 卡片上选择选项。

更新间隔

通常，智能电表每 5 到 10 秒发送一次新数据。此值用于定义实体更新之间的最小时间间隔（秒）。将该值设为 0 时，每次从智能电表接收到数据都会更新实体。

:::important 缩短默认更新间隔会增加生成的事件数量，并且可能导致系统被大量事件淹没。

:::

支持的电表

已知此集成可用于：

Iskra ME382 / MT382 (DSMR 2.2)
ISKRA AM550 (DSMR 5.0)
Landis+Gyr E350 (DSMR 4)
Landis+Gyr E360 (DSMR 5)*
Landis+Gyr ZCF110 / ZM F110 (DSMR 4.2)
Kaifa E0026
Kaifa MA304C (DSMR 4.2)
Kamstrup 382JxC (DSMR 2.2)
Sagemcom XS210 ESMR5
Sagemcom T211
Sagemcom MA304
Ziv E0058 ESMR5
EasyMeter Q3D

备注： * E360 需要专用的 P1 电缆，多个网店都有销售专用于 E360 的型号。

M-Bus 支持

智能电表可以有多个子设备，也称为 M-Bus 设备。对于 DSMR 版本 5B，已添加对水表和燃气表 M-Bus 设备的支持。这意味着您的 DSMR 电表最多可以连接 4 个子设备。此前仅支持 1 个燃气表，而现在已支持多个燃气表和水表。

连接到电表

您可以通过 USB 转串口连接器直接连接到电表，也可以通过串口到网络代理进行连接。您也可以连接到集成了 P1 电缆的 RFXtrx 设备。

USB 串口转换器：

Cheap (Banggood/ebay) Generic PL2303
SOS Solutions
AliExpress

Docker 用户需要通过在运行命令中添加 --device /dev/ttyUSB21:/dev/ttyUSB21，来允许 Docker 访问 USB 串口转换器：

$ docker run --device /dev/ttyUSB0:/dev/ttyUSB0 -d --name="home-assistant" -v /home/USERNAME/hass:/config -v /etc/localtime:/etc/localtime:ro --net=host {{ site.installation.container }}

串口到网络代理：

ser2net
Smart Meter bridge
WIZnet WIZ110SR
esp8266 SmartMeter (Poluket)（为 DSMR5 / ESMR5 电表而设计）
Smart Gateways NL

DIY 方案（基于 ESP8266）：

esp8266_p1meter (daniel-jong)（在 ESP8266 上解析并发布到 MQTT）
DSMR reader for ESPHome (mmakaay)
p1-esp8266 (DavyLandman)（将 ESP8266 变成串口转发器）
Simple DSMR P1 Meter (maximevince)

配置

此集成可通过 UI 配置。前往 设置 > 设备与服务 添加。

ser2net 3.x.x 的可选配置示例：

# 用于将 USB/串口连接代理到 DSMRv4 智能电表的 `/etc/ser2net.conf` 示例
2001:raw:600:/dev/ttyUSB0:115200 NONE 1STOPBIT 8DATABITS XONXOFF LOCAL -RTSCTS

或者

# 用于将 USB/串口连接代理到 DSMRv2.2 智能电表的 `/etc/ser2net.conf` 示例
2001:raw:600:/dev/ttyUSB0:9600 EVEN 1STOPBIT 7DATABITS XONXOFF LOCAL -RTSCTS

ser2net 4.x.x 的可选配置示例：

# 用于将 USB/串口连接代理到 DSMRv4 智能电表的 `/etc/ser2net.yaml` 示例
connection: &con0096
    accepter: tcp,2001
    enable: on
    options:
      banner: *banner
      kickolduser: true
      telnet-brk-on-sync: true
    connector: serialdev,
              /dev/ttyUSB0,
              115200n81,local

Smart Meter Bridge 的可选配置示例：

serial_port: "/dev/ttyUSB0"
dsmr_version: "4"
server:
  port: 9988

技术概览

DSMR 是荷兰智能电表必须遵循的一项标准。它规定智能电表必须每 10 秒（对于 DSMR 5.0 设备则是每 1 秒）通过串口发送一次 “telegram”。

不同版本的 telegram 内容有所不同，但通常都由若干行组成，每行包含 “obis”（Object Identification System，一种数值 ID）以及对应的值和单位。

比利时、卢森堡和瑞典的智能电表提供的 telegram 内容大体相同。

该模块使用 dsmr_parser 建立一个异步读取循环，用于等待完整的 telegram、对其进行解析，并将其作为 obis 到对象映射的字典放入异步队列中。每个值的数值和单位都可以从对象属性中读取。由于每个 DSMR 版本的 obis 都是已知的，因此此集成的实体会在启动期间创建。

还会建立另一个循环（DSMR 类），用于读取 telegram 队列、存储或缓存最新的 telegram，并通知各个实体 telegram 已更新。
