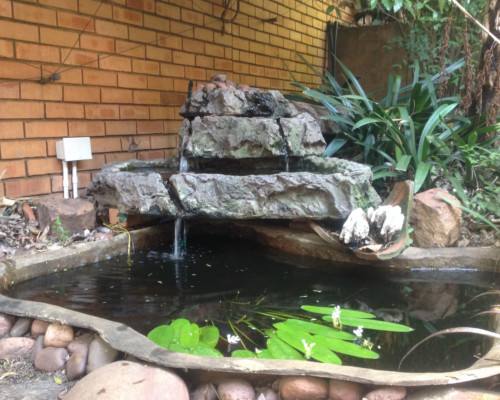

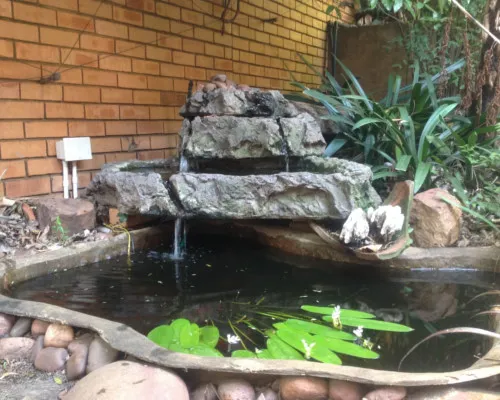

Sonoff 鱼塘水泵

Sonoff 系列产品包含来自 Espressif 的 ESP 芯片，用途繁多，最重要的是，您可以自定义它，即可破解。 这个快速实用示例旨在提供一个清晰、简单的工作示例。

这个示例的操作非常基础。

  • 每小时启动水泵并运行 10 分钟。
  • 使用 Sonoff Basic 上的切换按钮手动启动和停止水泵。
  • 使用水位浮球传感器，如果水位过低则停止水泵。

一些较新的 Sonoff Basic 没有可用的 GPIO 引脚，请先检查您的开发板。

此示例使用 ESPHome 1.10.1 和 Home Assistant 0.85.1

假设

Section titled “假设”

由于这里的许多细节取决于现有安装和知识，因此假设以下内容：

  • 您已安装相关环境且运行正常（Home Assistant、ESPHome）。
  • 您需要创建自己的 secrets.yaml 文件。
  • 您熟练阅读说明并能使用搜索引擎。
  • 您将查看本网站的文档（我们可能在此示例中遗漏了一些内容）。
  • 这仅作为指南，错误和遗漏除外。

WARNING

编程时请勿将设备连接到电源。 始终注意用电安全

1. 配置

Section titled “1. 配置”

这是具有上述基本操作的配置。

fishpond.yaml
## 鱼塘 sonoff
# Sonoff Basic
# 按钮切换水泵开/关
# 浮球传感器停止水泵
# 定时每小时运行一次，整点开始，持续 10 分钟
esphome:
  name: fishpond


esp8266:
  board: esp01_1m


wifi:
  ssid: !secret wifi_ssid
  password: !secret wifi_password


# 启用日志记录
logger:


ota:
  platform: esphome


api:


status_led:
  pin: GPIO13


sensor:
  - platform: uptime
    name: "ESP 鱼塘系统运行时间"


  - platform: wifi_signal
    name: "ESP 鱼塘 WiFi 信号"
    update_interval: 15s


switch:
  ## 重启
  - platform: restart
    name: "ESP 鱼塘重启"


  ## 继电器 / 水泵
  - platform: gpio
    pin: GPIO12
    name: "ESP 鱼塘水泵"
    id: esp_fishpond_pump


binary_sensor:
  - platform: status
    name: "ESP 鱼塘系统状态"


  ## 按钮 - 切换继电器
  - platform: gpio
    name: "ESP 鱼塘按钮"
    pin:
      number: GPIO0
      inverted: true
    # 用户按下 Sonoff 按钮时切换水泵
    on_press:
      - switch.toggle: esp_fishpond_pump


  # 板载排针引脚 - 传感器
  # 当达到阈值时，关闭
  - platform: gpio
    name: "esp_fishpond_gpio14"
    pin:
      number: 14
      mode:
        input: true
        pullup: true
    on_press:
      - switch.turn_off: esp_fishpond_pump


## 使用时间
time:
  - platform: homeassistant
    ## 设置您的时区
    timezone: Africa/Johannesburg
    on_time:
      # 整点打开
      - seconds: 0
        minutes: 0
        hours: '*'
        then:
          - switch.turn_on: esp_fishpond_pump
          # 10 分钟后关闭
          - delay: 10min
          - switch.turn_off: esp_fishpond_pump

2. 编程

Section titled “2. 编程”

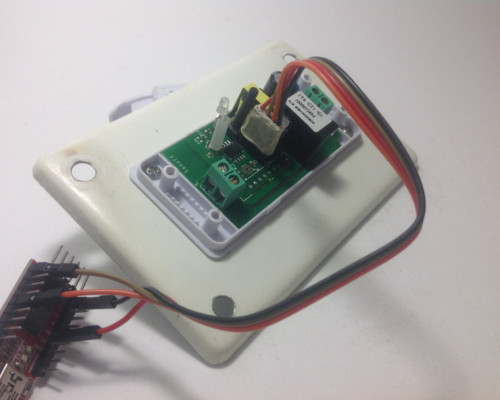

按照标准方式将固件上传到您的 Sonoff Basic。

对于 USB 上传，通常包括：

  • 对 PCB 进行修改（焊接）以便 USB UART / FTDI 上传。
  • 将相关 USB UART / FTDI 上传设备连接到您的电脑和 Sonoff。
  • 启动 Sonoff 进入编程模式。
  • 使用 USB 通过 esphome <some-yaml-file> run 编译并上传固件。

对于 OTA 上传，通常包括：

  • 确保设备已开机。
  • 使用 USB 通过 esphome <some-yaml-file> run 编译并上传固件。

USB 和 OTA 两个选项都通过运行以下命令完成：

Terminal window
esphome <some-yaml-file> run

3. 准备和安装

Section titled “3. 准备和安装”
  • 确保电源已关闭。
  • 现在您可以将水位传感器接线添加到 PCB，并使其安全地延伸到接线盒旁边。
  • 这里将是您从切换按钮焊接的最远引脚（GPIO14），然后是它旁边的引脚（接地）。
  • 现在您可以轻松连接和断开液位传感器。

连接

  • 连接水位传感器。
  • 将水泵连接到 Sonoff 输出。
  • 连接输入电源线。
  • 测试所有连接是否牢固。
  • 您可以通过按切换按钮来切换水泵的开/关。

一旦水泵运行，更改浮球传感器中浮球的位置将导致 Sonoff 停止水泵。

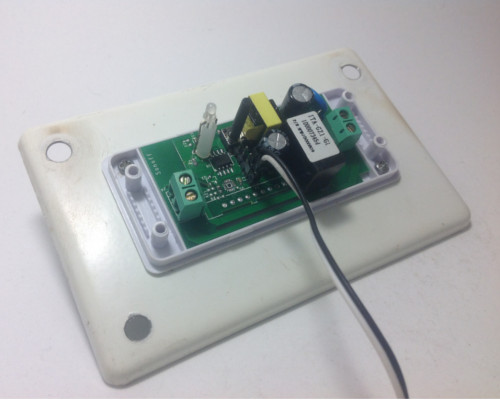

已连接电线，便于连接和断开水位传感器

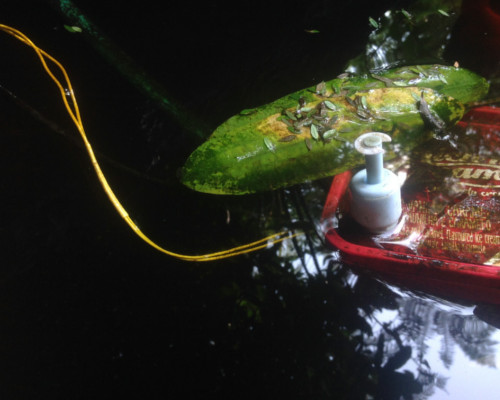

这需要浸入水中，水泵（生物过滤器）和传感器连接在单个外壳中（冰淇淋盒）。

在这个 PVC 外壳中，板子使用柜门磁铁固定，便于访问和维护。

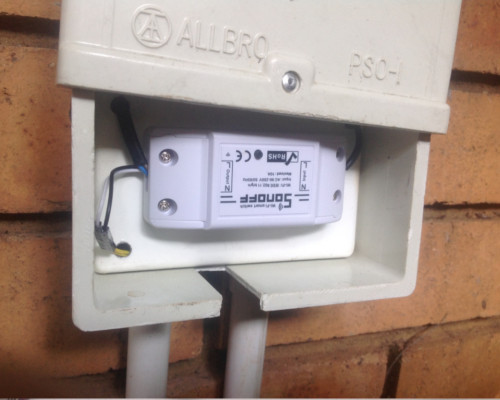

  • 确保使用合适且合规的防水盒来容纳您的电气设备（Sonoff Basic）。
  • 确保您计划能够在需要时以最小的努力拆卸设备，以便将来需要手动 USB 重新刷写。

2.6. Home Assistant

Section titled “2.6. Home Assistant”

您现在可以通过配置页面的集成选项将设备添加到 home assistant
